선하중(사면) Home > SoilWorks > 사면(Slope) > 한계평형법 > 하중 > 선하중

항목	내용
기능	절점과 요소를 활용하지 않는 한계평형 사면안정해석에 적용할 하중을 생성하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 한계평형법 > 하중 > 선하중 Command : LineLoad

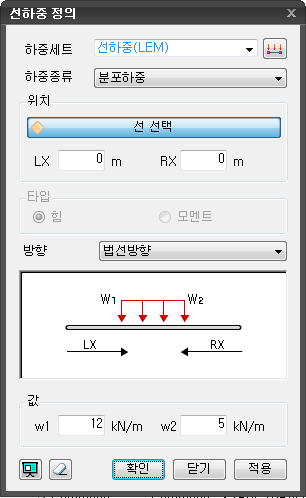

선하중 정의(사면모듈)

하중세트

• 하중세트의 이름을 입력합니다.
• 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.
• 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 버튼을 이용합니다.

하중종류

• 하중의 종류를 선택합니다.
  • 점하중
    • 선하중을 집중하중의 형태로 재하합니다.
  • 분포하중
    • 선하중을 분포하중의 형태로 재하합니다.

위치

• 하중이 입력될 위치를 결정합니다.
  • 선 선택
    • 하중이 입력될 커브를 선택합니다.
  • LX
    • 커브상의 좌측으로부터 떨어진 길이를 입력합니다.
  • RX
    • 커브상의 우측으로부터 떨어진 길이를 입력합니다. (하중종류가 분포하중인 경우만 활성화 됩니다.)

힘 / 모멘트

• 하중을 선택합니다. (하중종류가 점하중인 경우만 활성화 됩니다.)

방향

• 하중의 방향을 결정합니다. (하중이 모멘트인 경우 비활성화 됩니다.)
  • 법선방향
  • 전체좌표계 X
    • 전체좌표계의 X축
  • 전체좌표계 Z
    • 전체좌표계의 Z축 (분포하중의 경우 전체좌표계 Z만 입력 가능합니다.)

값

• 하중의 크기를 입력합니다.
  • 점하중 + 힘
    • F (kN)
  • 점하중 + 모멘트
    • M (kN­m)
  • 분포하중
    • w1, w2 (kN/m)

• 미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.
• 대화상자가 초기 상태로 전환됩니다.
• 클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 하중이 생성된 후 다시 선 선택 상태로 전환됩니다.
