압력하중 Home > SoilWorks > 터널(Ground) > 하중 & 경계조건 > 하중 > 압력하중

항목	내용
기능	압력하중을 입력하는 기능입니다. 압력하중은 등분포하중(Uniform Pressure), 시작과 끝의 하중크기가 선형적으로 변화하는 부등포하중(Linearly Distributed Pressure)의 형태로 입력할 수 있으며, 프로그램 내부에서 등가의 절점력으로 치환되어 고려됩니다. 요소의 선상(Element Edge)을 선택하여 입력하거나 선(Curve)에 할당할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 > 하중 > 압력하중 Command Line : PressureLoad를 입력합니다.

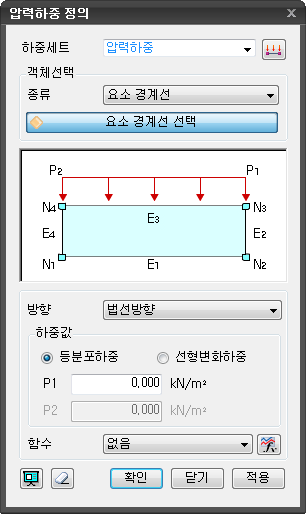

압력하중 정의

하중세트

• 압력하중이 속할 하중세트를 선택합니다. 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.

• 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 버튼을 이용합니다.

객체선택

• 압력하중을 입력할 객체를 선택합니다.

요소 경계선

• 요소의 선상에 압력하중을 입력할 경우에 선택합니다.

선

• 선에 압력하중을 입력할 경우에 선택하며, 선에 연관된 절점상에 절점하중이 입력됩니다.

방향

• 압력하중의 방향을 입력합니다. ( 법선방향, 전체좌표계 X, 전체좌표계 Z )

하중값

• 하중의 크기를 입력합니다.

등분포하중 / 선형변화하중

• 등분포하중, 선형변화하중을 선택합니다.

P1, P2

• 하중의 크기를 입력합니다. (선형변화하중을 선택한 경우 P2의 입력이 활성화 됩니다.)

함수

• 우측의 를 클릭하여 변화하는 압력하중을 함수로 정의할 수 있습니다. (하중 & 경계조건 > 함수 > 기본함수 를 호출합니다.)

• 미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.

• 대화상자가 초기 상태로 전환됩니다.

• 클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 하중이 생성된 후 다시 요소 경계선 선택 상태로 전환됩니다.

참고사항

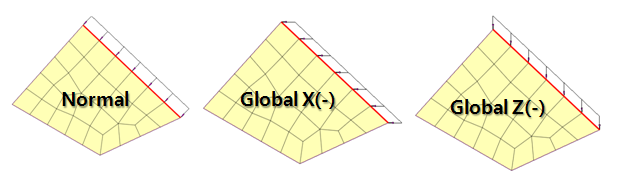

• 방향설정: 법선방향 하중의 경우 입력 대상의 바깥쪽에서 작용하는 방향이 +로 되며, Global X, Global Z 방향의 경우 좌표계의 +, -에 따라 부호를 입력할 수 있습니다.
