터널 멤버 Home > SoilWorks > 터널(Ground) > 해석 & 설계 > 설계 및 보고서제어 > 터널 멤버(터널)

항목	내용
기능	보고서를 생성을 위한 결과를 출력할 절점이나 요소를 사전에 선택하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 해석 & 설계 > 설계 & 보고서 제어 > 터널멤버 Command Line : TunnelMember 를 입력합니다.

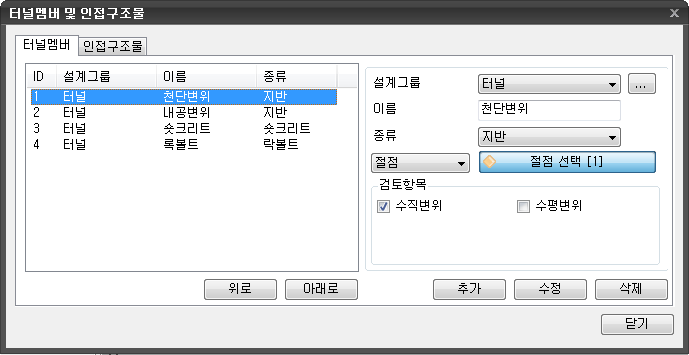

<터널멤버>

설계그룹

• 보고서 생성시 출력되는 그룹을 선택합니다.

설계그룹 설정

• 설계 그룹을 작성하여 리스트로 관리합니다.

이름

• 설계부재의 이름을 입력합니다.

종류

• 설계부재의 종류를 선택합니다.

지반

• '터널 해석결과 보고서' 해석 결과의 시공단계별 변위결과에 출력 됩니다.

  수직변위

  • 지반의 수직변위를 검토 합니다.

  수평변위

  • 지반의 수평변위를 검토 합니다.

숏크리트

• '터널 해석결과 보고서' 해석 결과의 시공단계별 지보재 부재력결과에 출력 됩니다.

  휨응력

  • 1D 요소의 휨응력을 검토 합니다.

  전단응력

  • 1D 요소의 전단응력을 검토 합니다.

락볼트

• '터널 해석결과 보고서' 해석 결과의 시공단계별 변위결과에 출력 됩니다.

  축력

  • 축력 결과를 검토 합니다.

객체 선택

• 설계부재로 설정할 객체를 선택합니다.

선

• 선을 선택할 경우에 선택합니다.

절점

• 절점을 선택할 경우에 선택합니다.

1D 요소

• 1D 요소를 선택할 경우에 선택합니다.

검토항목

• 검토할 항목을 선택합니다.

• 클릭하는 경우 새로운 설계부재가 추가됩니다.

• 클릭하는 경우 작성된 설계부재가 변경됩니다.

• 클릭하는 경우 작성된 설계부재가 삭제됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
