항목	내용
기능	1D/2D 요소의 절점번호와 구성방향을 확인하는 기능입니다. 상호거동을 모사하는 인터페이스 요소와 같이 동일한 위치에 2개 이상의 절점 정보가 중첩된 경우 위치별로 연결된 절점 정보와 법선/접선 방향을 상세하게 확인하기 위한 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소 > 상세보기 Command Line : SeeElementDetail, "SD"를 입력합니다.

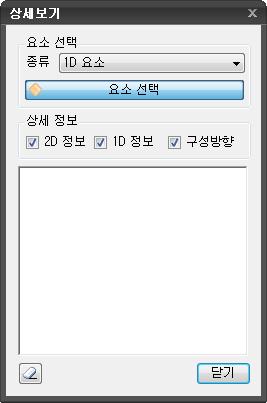

<요소상세보기>

요소 선택

• 절점정보와 구성방향을 확인하고자 하는 요소를 선택합니다. '1D 요소'와 '2D 요소'를 선택할 수 있습니다.

상세 정보

2D 정보

• 2D 요소의 정보와, 1D 요소 중 경계면 요소와 연결되어 있는 2D 정보를 확인할 수 있습니다.

1D 정보

• 1D 요소의 정보를 확인할 수 있습니다.

구성방향

• 요소의 절점이 구성된 방향을 출력해 줍니다.

• 대화상자가 초기화 상태로 전환됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
