파괴면 자동탐색 Home > SoilWorks > 사면(Slope) > 한계평형법 > 경계 > 파괴면 자동탐색

항목	내용
기능	사면안정해석(SAM, LEM)시 자동으로 파괴면을 탐색하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 한계평형법 > 경계 > 파괴면 자동탐색 Command : AutoSearchSurface"

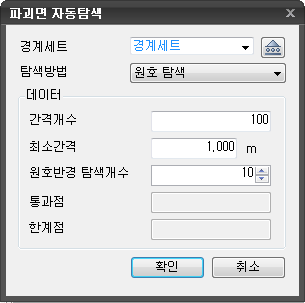

파괴면 자동탐색

경계세트

• 파괴면 자동탐색 경계조건이 속할 경계세트의 이름을 입력합니다.
• 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼 을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다.

데이터

• 간격개수
  • 분할간격을 입력합니다.
• 원호반경 증가
  • 반지름의 증분을 입력합니다.
• 원호반경 증가개수
  • 반지름 증가개수를 입력합니다.
• 통과점
  • 원호의 통과점을 지정합니다.
• 한계점
  • 한계점을 지정합니다.

• 클릭하는 경우 경계조건이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

• 원호파괴면의 경우 사용자는 중심점의 위치와 반지름을 결정해야 하며, 비원호 파괴면은 사용자가 직접 다각형을 정의해야 합니다.
• 파괴면 자동탐색기능은 이러한 번거로움을 줄이고 예비해석 단계에서 손쉽게 사면의 안전율을 예측할 수 있도록, 최소한의 입력으로 사면의 파괴면을 자동으로 탐색해주는 기능입니다.
