보강토옹벽 형상계획 Home > SoilWorks > 모델링 > 보강토옹벽 형상계획 > 보강토옹벽 형상계획

리본 메뉴의 보강토옹벽형상계획 아이콘

구분

상세설명

옹벽정보

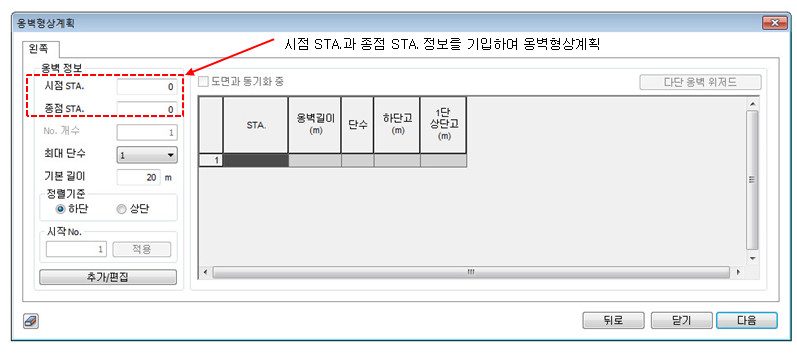

1. 옹벽정보 표기 방법 : STA.

시점 STA.과 종점 STA. 정보를 입력 받습니다. STA. 정보는 단위 변환되지 않은 텍스트 값입니다.

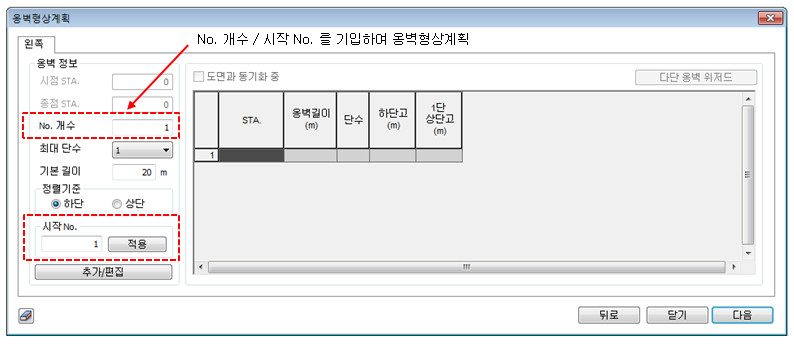

2. 옹벽정보 표기 방법 : No.

옹벽형상에 대하여 계획할 No.의 개수와 시작 No. 번호를 입력 받습니다.

정렬기준

설계 구간에서 각 STA. 별로 옹벽의 단수가 다른 경우, 옹벽을 하단/상단 기준으로 맞출 수 있는 옵션입니다.

즉, 아래 예시와 같이 하단기준일 경우 최하단 기준을 맞추고, 상단기준일 경우에는 최상단 기준을 맞추어 표현됩니다.

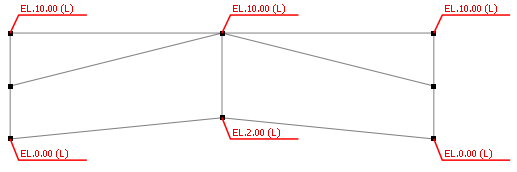

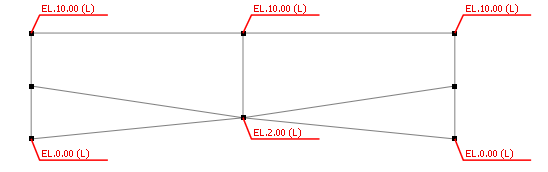

하단기준 예)	상단기준 예)

최대단수

프로젝트 설정에서 정의한 설계기준 별 설계 가능한 옹벽의 최대단수까지 정의할 수 있습니다.

FHWA일 때는 최대 2단, NCMA일 때는 최대 4단입니다.

추가/편집

옹벽정보에서 정의한 정보로부터 기본형상계획을 생성합니다.

시점과 종점 STA.까지 20m 간격으로 STA.을 배치하고, 최하단고를 0 m 기준으로 하여, 5m 높이의 옹벽을 최대단수만큼 배치합니다. 소단거리 역시 초기값으로 5m씩 배치합니다.

도면불러오기를 통해 도면파일을 불러온 경우에는, 옹벽정보가 연동되어 자동 배치되어 '도면과 동기화 중' 옵션이 활성화 됩니다.

만일, 사용자가 형상계획을 수정하면, 도면과 동기화는 끊기게 됩니다.

다단

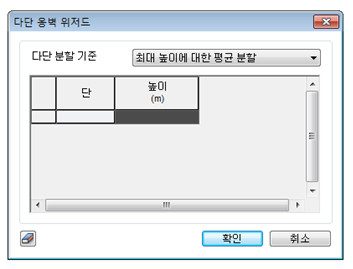

옹벽위저드

2단 이상의 다단 옹벽의 높이를 하단고와 최상단고로부터 여러 분할 기준에 따라 간편하게 생성할 수 있는 다단위저드입니다.

- 최대높이에 대한 평균 분할	STA. 별 하단고/최상단고의 차가 가장 큰 값을 최대 단수로 나눈 값을 하단고에 더해가며 단 별 상단고를 재정의 하는 방식입니다. 형상계획의 정렬기준이 상단일 경우에는, 최상단고에서 감하여 단 별 하단고를 재정의 하고, 사용자가 입력한 최하단고보다 더 작은 하단고가 계산되는 경우에는 입력한 하단고를 사용합니다.
- 단별 높이 사용자 입력	단별 높이를 사용자가 입력하여, 하단고에서부터 높이를 더해가며 중간 단의 상단고를 재정의 하는 방식입니다. 형상계획의 정렬기준이 상단일 경우에는, 최상단고에서 감하여 단 별 하단고를 재정의 합니다.
- 단별 EL. 사용자 입력	특정 STA.의 높이와 각도를 입력하여 그 기울기로부터 주변 STA.의 중간 단의 상단고를 재정의 합니다. -45 ≤ 각도 ≤ 45 deg 입력 범위를 갖습니다.

뒤로

뒤로 버튼을 클릭하면 프로젝트 설정으로 이동합니다.

최종 수정일: 2026-03-25
