병합 Home > SoilWorks > 연약지반(SoftGround) > 모델 > 절점 > 병합

항목	내용
기능	절점을 병합하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 절점 > 병합 Command Line : MergeNode 을 입력합니다.

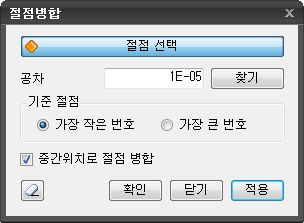

<절점병합>

절점 선택

• 병합할 절점들을 선택합니다.

공차

• 입력한 거리 이내의 절점을 탐색하는 기능입니다.

기준 절점

• 병합할 때 기준이 되는 절점을 지정할 수 있습니다.

가장 작은 ID

• 최소 절점번호

가장 큰 ID

• 최대 절점번호

중간위치로 절점병합

• 선택한 절점의 중앙으로 절점이 병합되는 옵션입니다. 체크 해제시 기준 절점을 향해 병합됩니다.

• 대화상자가 초기화 상태로 전환됩니다.

• 클릭하는 경우 병합이 수행된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 병합이 수행된 후 다시 Select Node(s) 상태로 전환됩니다.

참고사항

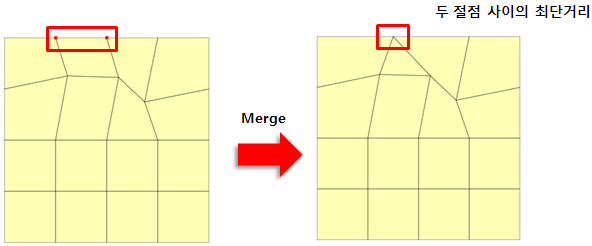

• 선택한 두 절점 사이의 최단거리로 절점이 병합됩니다. 두 절점 가운데 절점번호가 작은 절점을 기준으로 병합됩니다. 번호가 작은 절점이 유지됩니다.



• 세 절점 이상을 선택한 경우 입력한 Tolerance 이내의 절점은 모두 합쳐집니다. 두 개의 절점을 선택하는 경우는 자동으로 두 절점 사이의 공차(Tolerance)를 계산할 수 있으나, 동시에 세개 이상의 절점을 선택하는 경우에는 공차를 계산할 수 없으므로, 절점을 병합하고자 하는 경우 공차를 사용자가 입력해야합니다.

• 혹은 두 절점을 선택하게 되면 자동으로 공차가 계산되며, 이 후 순차적으로 절점을 선택하는 경우 공차는 최초 선택한 두 절점 사이의 거리를 기준으로 계산되어 세개 이상의 절점이 병합됩니다.
