수위 Home > SoilWorks > 모델링 > 단면 모델링 > 수위

리본 메뉴의 수위 아이콘

개요

• 보강토옹벽 설계 시 고려할 수위를 정의합니다.
• KDS 11 80 10 설계기준을 선택한 경우, 수위를 고려하여 유효토압에 의한 설계를 수행할 수 있습니다.
• STA. 별로 배면측/전면측 수위를 입력하여 외적/내적 안정성 검토 시 토압과 수압을 고려합니다.

상세설명

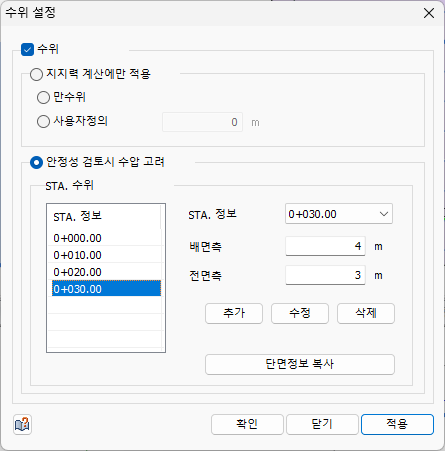

[ 수위 설정 ]

구분	상세설명
수위	수위 고려 여부를 체크합니다.
지지력 계산에만 적용	입력한 수위를 지지력 계산에만 사용합니다. 지지력계산에 쓰이는 기초지반의 단위중량을 지하수위의 영향을 고려하여 보정된 값( \(\gamma'_f\) )으로 사용합니다. 만수위는 기초지반과 최하단 옹벽 경계에 수위가 있는 것으로 간주하고, 사용자정의 방식은 절대 높이를 입력하여 사용합니다. [만수위 시 지하수위 표현]
안정성 검토시 수압 고려	입력한 수위를 고려하여 유효토압과 수압을 산정하고 외적/내적 안정성 검토를 수행합니다. KDS 11 80 10 설계기준 선택 시 사용할 수 있습니다.
STA. 수위	STA. 별로 배면측/전면측 수위를 입력합니다. 추가/수정/삭제 버튼으로 STA. 별 수위 정보를 관리합니다. 수위는 전체 표고(EL.) 기준으로 입력합니다. 옹벽형상계획에서 설정한 옹벽의 하단고(EL.)를 기준으로 실제 수위의 표고를 입력해야 합니다. 예를 들어 옹벽의 하단고가 EL. 3m 이고 옹벽이 수위에 1m 잠겨 있는 경우, 수위는 4m(= 하단고 3m + 수위 높이 1m)로 입력합니다.
단면정보 복사	현재 선택한 STA. 의 수위 정보를 다른 STA. 에 복사합니다.

• 입력한 수위는 단면/전개도 및 3D View에서 확인할 수 있습니다.

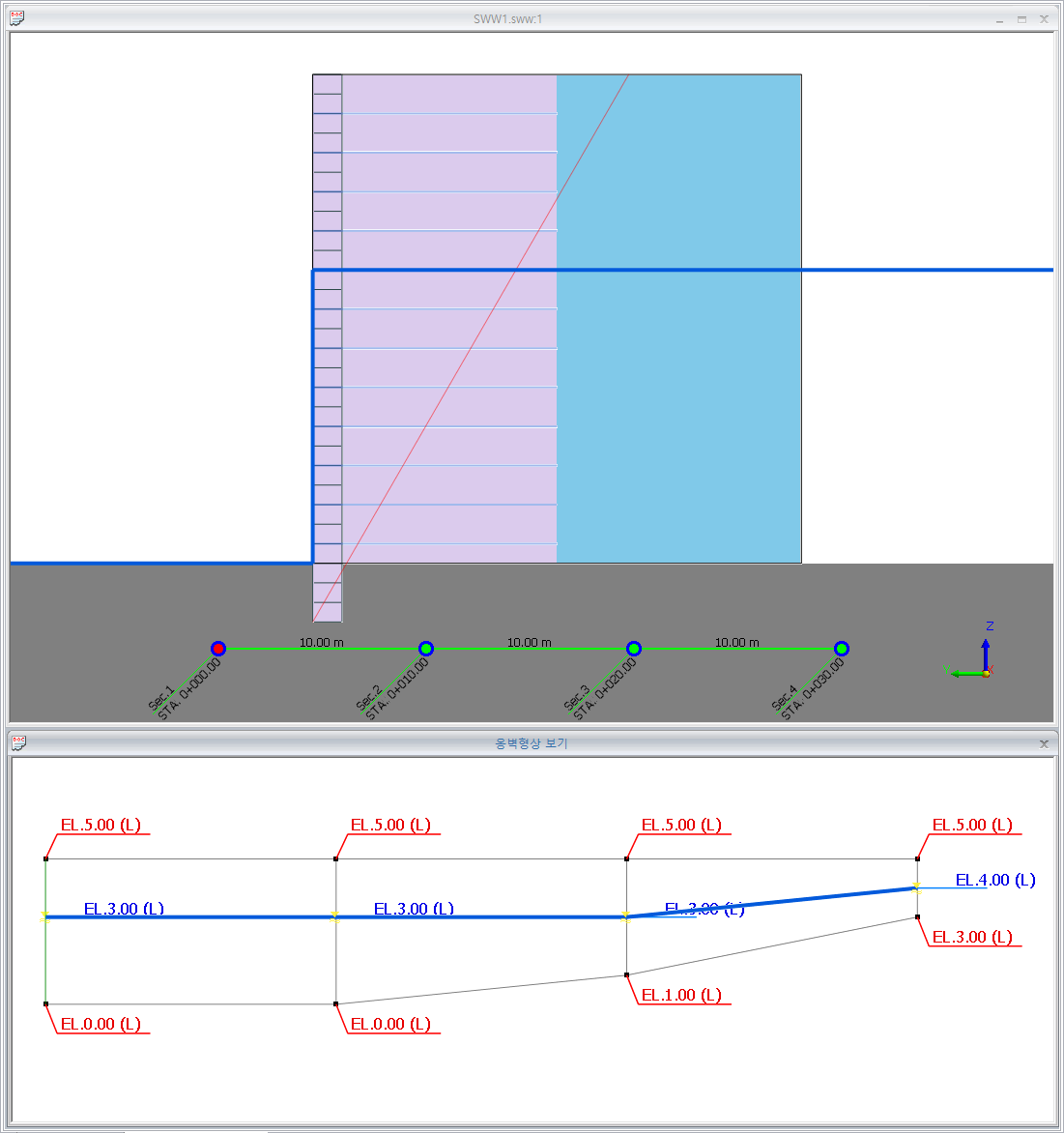

[ 단면/전개도 수위 표현 ]

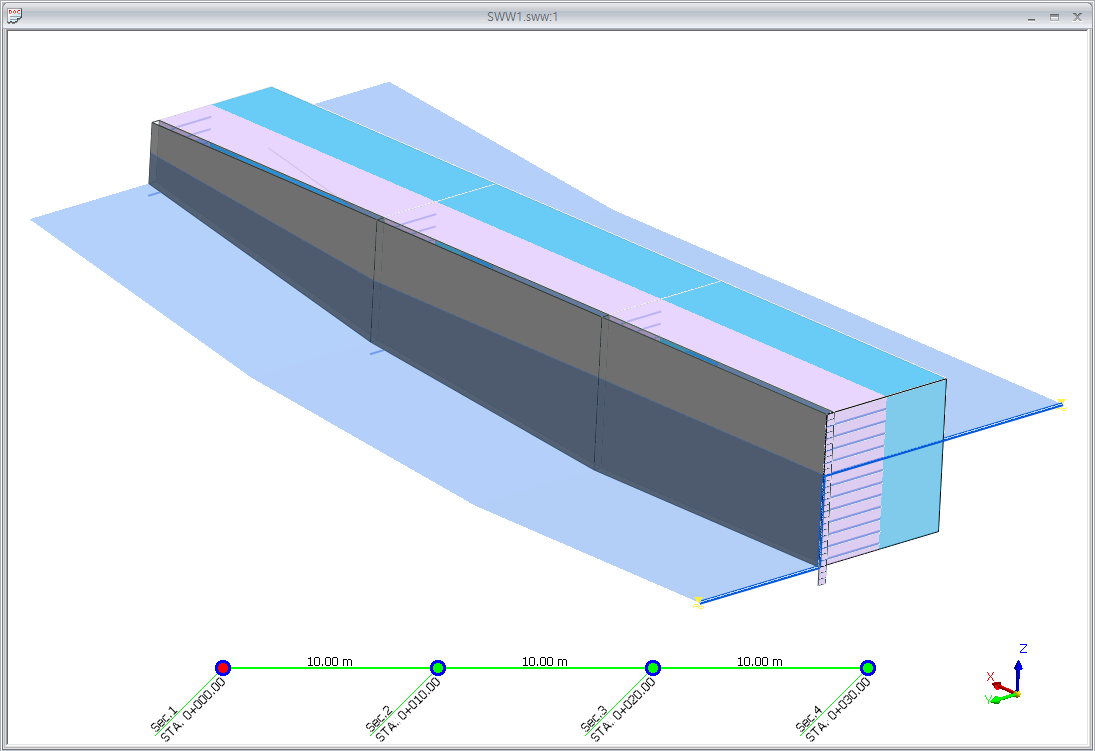

[ 수위 3D View ]

수위 고려 시 유효토압과 수압 산정

• 입력된 수위를 고려하여 토압과 수압을 산정하고 외적/내적 안정성 검토를 수행합니다.

• 전체단위중량( γ_t )과 포화단위중량( γ_sat )은 지반물성정의에서 구분하여 입력합니다.

  \[ \begin{aligned} F_T &= \frac{1}{2} K_a \cdot \gamma_t \cdot (H_d - H_{w,a})^2 + K_a \cdot \gamma_t \cdot (H_d - H_{w,a}) \cdot H_{w,a} + \frac{1}{2} K_a \cdot \gamma_{sub} \cdot H_{w,a}^2 \\ F_W &= \frac{1}{2} \cdot \gamma_w \cdot (H_{w,a}^2 - H_{w,p}^2) \end{aligned} \]

  • \(F_T\): 토압 유발력
  • \(F_W\): 수압 유발력
  • \(K_a\): 주동토압계수
  • \(\gamma_t\): 전체단위중량
  • \(\gamma_{sub}\): 수중단위중량 (= \(\gamma_{sat} - \gamma_w\))
  • \(\gamma_w\): 물의 단위중량
  • \(H_d\): 설계높이
  • \(H_{w,a}\): 배면측 수위
  • \(H_{w,p}\): 전면측 수위
