About SoilWorks-Rock Home > SoilWorks > SoilWorks-Rock > About SoilWorks-Rock

SoilWorks - Rock의 제품소개

• SoilWorks - Rock 모듈은 지반조사(불연속면 방향, 특성) 결과를 분석할 수 있는 평사투영 해석법과 암반비탈면의 불연속면 특성을 적용한 안정성 검토를 동시에 수행할 수 있도록 개발된 통합 프로그램이며, 평사투영 해석결과를 암반비탈면 안정성 검토에 연동할 수 있는 특화 기능을 포함하고 있습니다.
• SoilWorks - Rock 모듈은 지반업무에 종사하는 기술자들의 자문 결과를 바탕으로 S/W전문가들의 보다 실무자의 시각에서 계획되었고, 객체지향 개발언어인 Visual C++로 Windows환경에서 개발되었기 때문에 보다 빠르고 쉽게 익혀서 실무에 적용할 수 있습니다.
• SoilWorks - Rock 모듈은 Multi Document를 기반으로 여러파일에 대해 동시에 해석을 수행하고 전체 파일을 하나의 프로젝트 파일로 통합하여 관리할 수 있는 모듈입니다.

SoilWorks - Rock의 편의기능/ 차별화 기능 소개

• 기존의 평사투영 해석에 암반비탈면 파괴유형 및 가능성 분석을 위한 자동화 기능을 탑재하였습니다.
• 깍기비탈면 설계기준에 맞게 소단을 고려하여 비탈면의 형상을 모델링 할 수 있습니다.
• 암반절리면 사이의 충전물의 특성과 충전율에 따른 강도변화를 그대로 반영할 수 있습니다.
• 락볼트, 락앵커 두 가지 보강재를 사용하여 락볼트의 전단력과 락앵커의 인발력을 보강력으로 고려할 수 있습니다.
• 또한, 보강재 배치에서 실무환경에 맞게 수평, 수직간격에 따라 파괴블럭면에 자동배치할 수 있습니다.
• 비탈면 설계기준에 맞는 암반 불연속면에 작용하는 수압과, 지진시 비탈면 안정성 검토를 위한 정적지진하중, 추가로 재하되는 외부하중을 비탈면내 원하는 위치에 적용할 수 있습니다.
• 국내/외 비탈면 설계기준을 탑재하였고, 여러 개의 파일(평사투영, 한계평형법)을 통합하여 원하는 파일의 해석결과를 하나의 보고서에 자동으로 출력해 줍니다.

SoilWorks - Rock 모듈만의 차별화된 업무 프로세스

WORKFLOW

평사투영해석과 연동한 암반비탈면 안정성 검토

STEP 01

• ① 절리정보 입력(Rawdata에서 복사 + 붙여넣기)합니다.
• ② 절리세트 설정 - 절리 밀집도에 따른 주절리군을 선정합니다.
• (입력된 모든 절리정보에 대해 파괴유형 검토를 수행할 경우 생략하고 다음 단계로 넘어갑니다.)
• ③ 파괴기준 입력 - 파괴유형별 표준검토구배(표준경사)를 설정합니다.

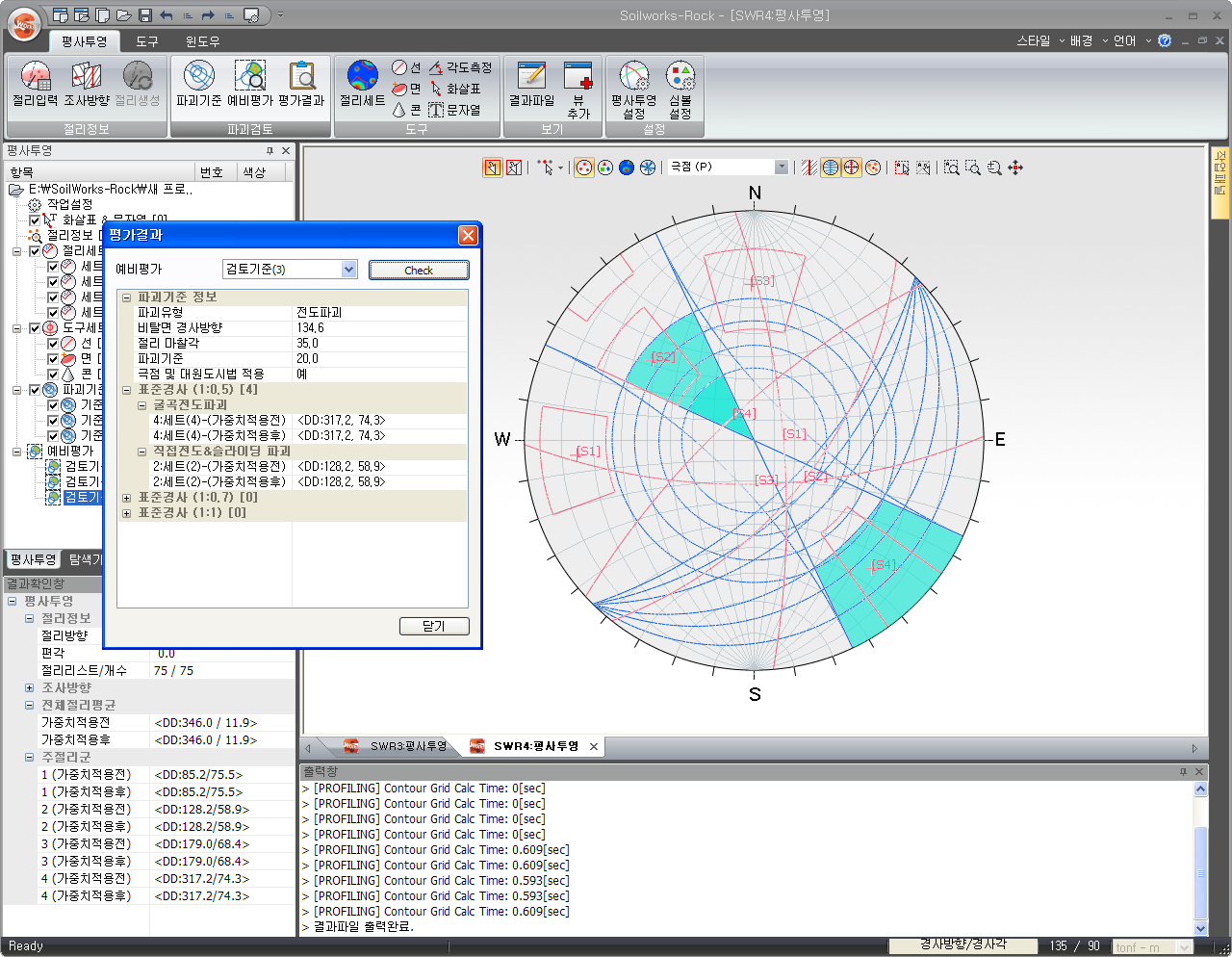

• ④ 예비평가/평가결과 - 파괴가능 영역에 포함되는 절리(절리세트)정보를 확인합니다.

STEP 02

• ① 결과연동 - 평사투영 해석결과 파괴영역에 포함된 절리정보를 불러옵니다.
• ② 절리면 강도특성 정의 - 절리면 강도 특성과 충전물 고려여부를 설정합니다.
• ③ 추가로 수압,지진하중,외부하중 등의 고려여부를 설정합니다.(없을 경우 바로 다음단계로 넘어갑니다.)

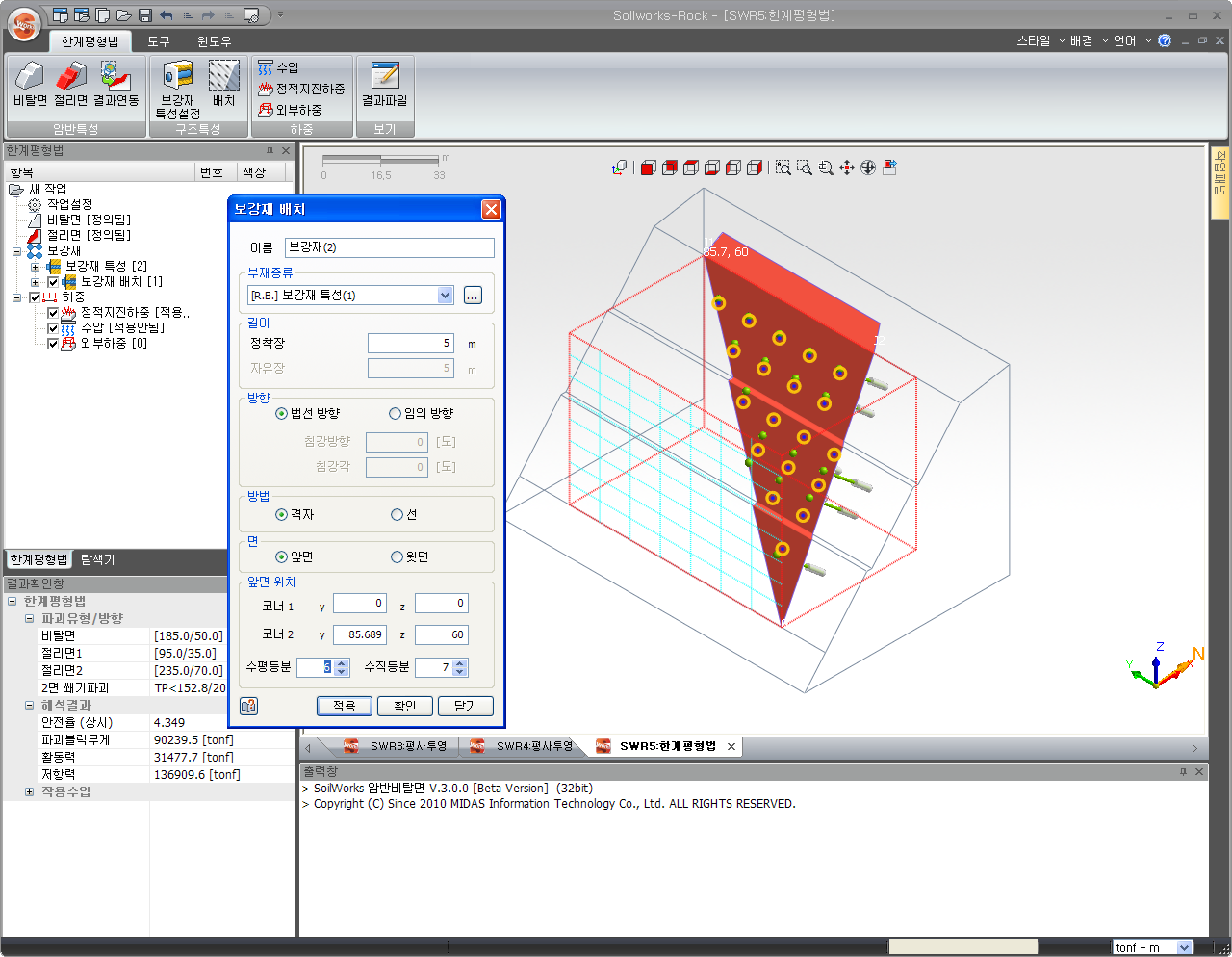

• ④ 계산된 안전율을 확인하고 기준안전율에 미치지 못하는 경우 보강재를 정의하고 배치합니다.
• 보강재 배치 시 안전율은 자동 갱신됩니다.

STEP 03

• ① 설계옵션 설정 - 설계기준(적용할 기준안전율)을 설정합니다.

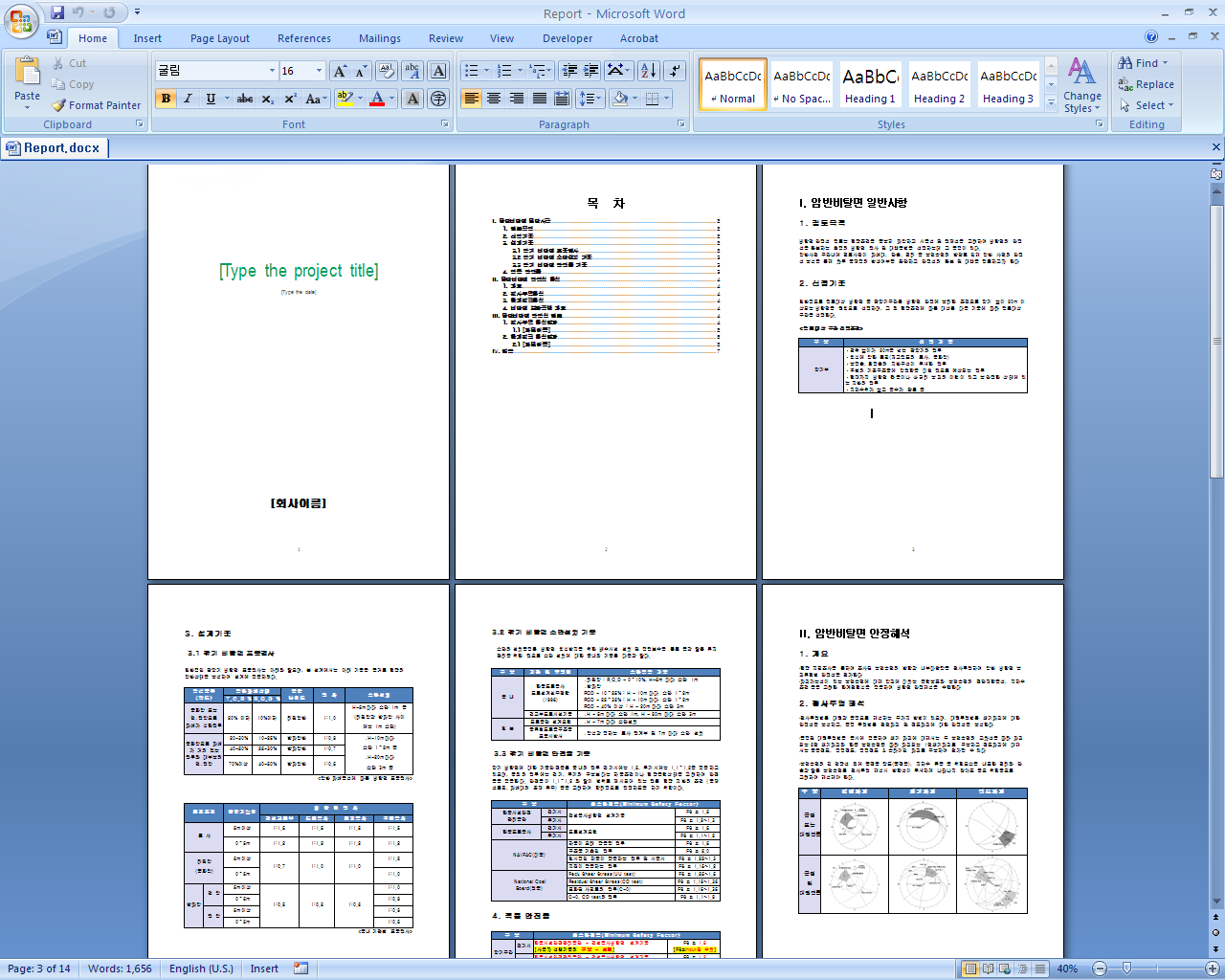

• ② 여러 해석결과(파일) 중 보고서로 구성할 파일을 선택하고 보고서를 생성합니다.
• ③ 생성된 보고서를 확인합니다.
