횡단 도면층 설정 Home > SoilWorks > Drawing-for-Geotech > 보강토_옹벽 > 횡단 도면층 설정

실행방법

• 실행경로 : 메인 메뉴에서 [보강토 옹벽] > [횡단 도면층 설정]

• 명령어 : REWSECTIONLAYERSET

• 단축키 : RSL

관련기능

명령행

상세설명

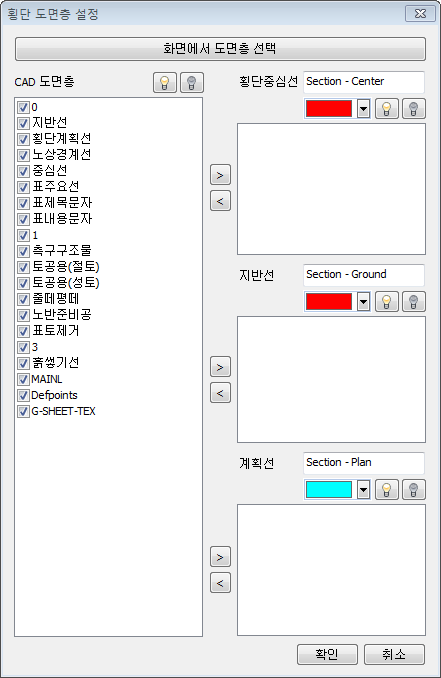

• 기능을 실행하면, 아래와 같은 대화상자가 표시됩니다.
• 또는 횡단 가져오기 기능을 완료하면 자동으로 기능이 실행되고, 아래와 같은 대화상자가 표시됩니다.

• CAD 도면층 그룹 리스트에는 가져온 횡단에 있는 모든 도면층이 표시됩니다.
• 이 도면층들 중 횡단중심선, 지반선, 계획선에 해당하는 도면층들을 설정하기 위한 기능입니다.
• 대화상자에서 도면층 선택 버튼을 클릭하면, 뷰에서 도면 객체들을 선택할 수 있는 상황이 됩니다.

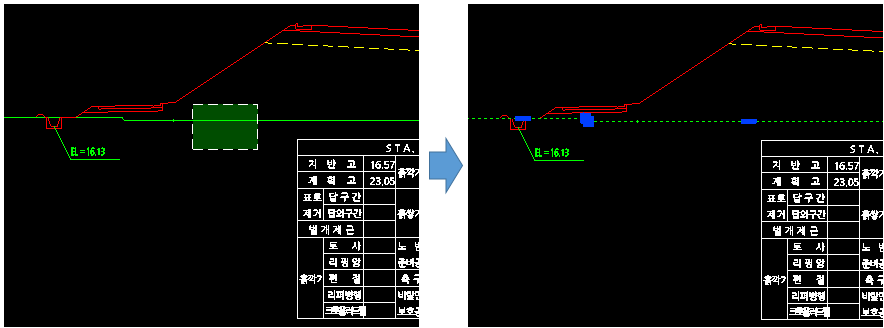

• 뷰에서 도면 객체 선택 후 스페이스바를 클릭하면, 횡단 도면층 설정 대화창으로 복귀하게 되고, 선택한 도면 객체의 소속 도면층이 아래 그림과 같이 하이라이트 됩니다.
• 또한 대화상자에서 CAD 도면층 그룹 리스트의 도면층 이름을 선택해서 하이라이트 시킬 수 있습니다.

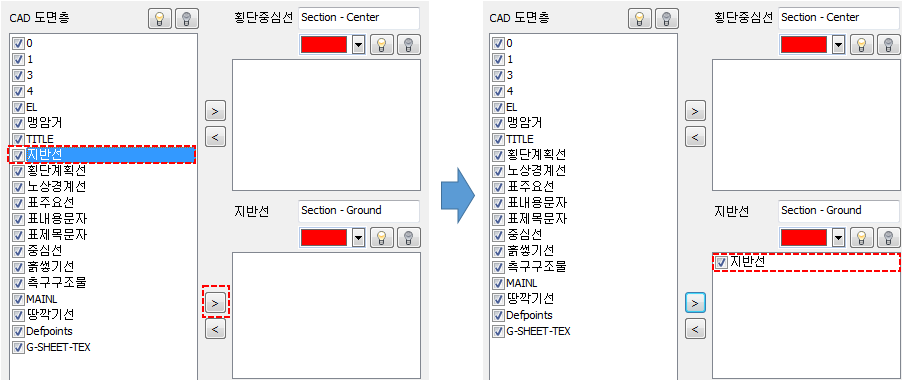

• 이렇게 등록할 도면층을 하이라이트 한 후에 화살표 버튼을 눌러 횡단중심선, 지반선, 계획선에 도면층을 등록합니다.

• 각 도면층별 체크박스( )는 뷰에서 해당 도면층을 켜고 끌 수 있는 기능입니다.
• 그룹 리스트별로 한꺼번에 도면층을 켜거나 끄고 싶을 때에는 해당 그룹 리스트 위의 버튼( )을 이용할 수 있습니다.
• 중심선, 지반선, 계획선 그룹의 출력 도면층 이름과 색상을 사용자가 변경할 수 있습니다. (내용 추가)

• 중심선으로 등록된 도면층 소속의 객체들은 횡단 정보 등록 시에 등록 횡단의 중심점 판별에 사용 됩니다.
• 지반선으로 등록된 도면층 소속의 객체들은 횡단 정보 등록 시에 옹벽 형상 계획의 하단 기준으로 사용 됩니다.
• 계획선으로 등록된 도면층 소속의 객체들은 횡단 정보 등록 시에 옹벽 형상 계획의 최상단 소단 위치를 찾는데 사용 됩니다.
