변형형상 Home > SoilWorks > 연약지반(SoftGround) > 결과 > 특성윈도우 > 변형형상

항목	내용
기능	변형형상의 그래픽 처리에 대한 상세항목을 지정합니다. 그래픽 결과가 '변형 전 형상'일 경우 적용되지 않습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	특성윈도우 > 변형형상

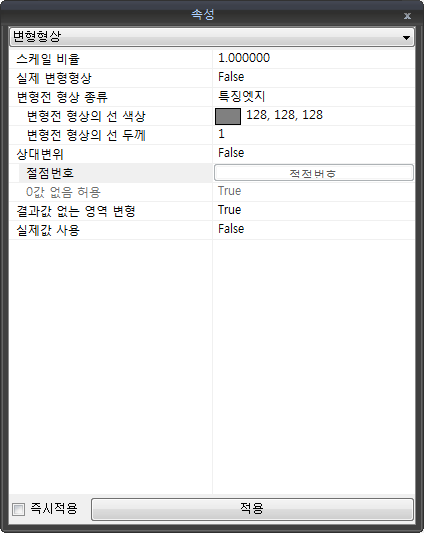

변형 형상

스케일 비율

• 변형형상을 결과정보에 표시할 때 사용되는 scale factor 입니다. 실제 변형형상이 ' True '일 때 적용됩니다.

실제 변형형상

True

• 실제 해석결과 값을 그대로 출력해주는 기능입니다.

False

• 변형 형상을 확인하기 용이하게 임의로 스케일을 조정하여 결과를 출력해 줍니다.

변형전 형상 종류

• 변형전 형상을 모델결과에 표시할 종류를 지정합니다. ' 특징엣지 '와 ' 요소망엣지 '가 있습니다.

변형전 형상의 선 색상

• 변형전 형상의 선 색상을 지정합니다.

변형전 형상의 선 두께

• 변형전 형상의 선 두께를 지정합니다.

상대변위

True

• 선택한 절점에서 발생한 변위를 기준으로 상대 변위로 결과를 표현합니다. '절점번호'의 ' 절점선택 '에서 기준이 되는 절점을 모델정보에서 선택합니다.

False

• 절대 변위로 결과를 표현합니다.

0값 없음 허용

• 상대변위 절점번호에 선택한 절점의 결과값이 없는 경우 변형형상에 상대변위 결과를 적용할지 여부를 선택합니다.

결과값 없는 영역 변형

• 결과값이 없는 영역의 변형형상을 출력할지 여부를 선택합니다.

실제값 사용

• 결과값 없는 영역에 실제값에 의한 변형형상을 적용할지 여부를 선택합니다.

즉시적용

• 상세 항목에서 변경한 사항이 결과정보에 즉시적용됩니다.

적용

• 상세 항목에서 변경한 사항을 결과정보에 적용합니다.
