응답스펙트럼 하중세트 Home > SoilWorks > 동해석(Dynamic) > 하중&경계조건&해석 > 응답스펙트럼 > 하중세트

항목	내용
기능	응답스펙트럼 해석수행에 필요한 하중조건과 응답스펙트럼 하중의 재하방향 등을 입력합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 & 해석  > 응답스펙트럼 > 응답스펙트럼 하중세트 Command : RSLoadSet"을 입력합니다

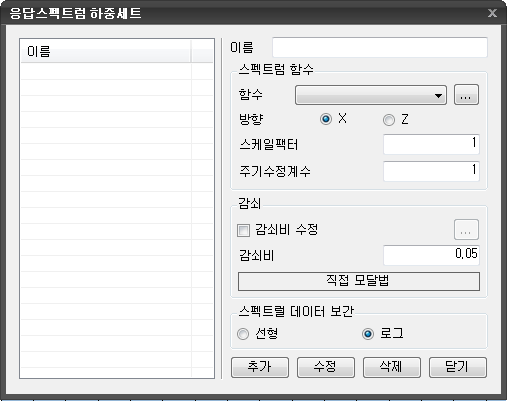

응답스펙트럼 하중세트

이름

• 응답스펙트럼 하중세트의 이름을 입력합니다.

스펙트럼 함수

• 응답스펙트럼 함수에 대한 내용을 입력합니다.
  • 함수
    • 입력된 응답스펙트럼 함수를 선택합니다.
    • 입력되어 있지 않은 경우 오른쪽 아이콘을 클릭하여 응답스펙트럼 함수 대화상자를 호출하여 입력합니다.
    • (응답스펙트럼 > 함수 를 호출합니다.)
  • 방향
    • 응답스펙트럼의 재하방향을 선택합니다.
    • (Global X, Global Z)를 선택할 수 있습니다.
  • 스케일팩터
    • 응답스페트럼 함수의 증감계수를 입력합니다.
  • 주기수정계수
    • 고유치 해석을 통해 계산된 주기를 증감하는 계수를 입력합니다.

감쇠

• 감쇠정보를 입력합니다.

  • 감쇠비 수정

    • 보정식을 이용하여 모드별 댐핑을 적용합니다.
    • 체크 후 오른쪽 아이콘을 클릭하면 댐핑방식을 선택할 수 있습니다.

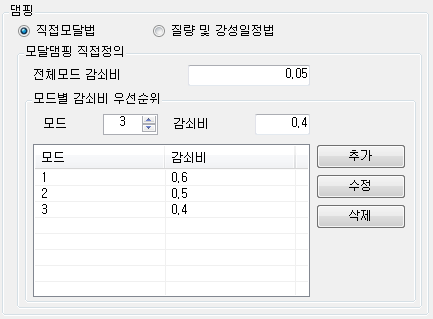

    • 직접모달법



      • 모달댐핑 직접정의

        • 모드별 감쇠비를 직접 정의합니다.
        • 전체모드 감쇠비
          • 사용자에 의하여 직접 입력된 모드별 감쇠비를 제외한 전체모드에 대하여 기본적으로 적용되는 감쇠비입니다.
          • 아래 모드별 감쇠비 우선순위 입력란에서 지정한 특정모드의 감쇠비를 제외한 나머지 모드에 모두 적용됩니다.
          • 입력된 감쇠비가 응답스펙트럼함수에서 사용자에 의하여 입력된 감쇠비와 다른 경우에는 여기서 입력된 감쇠비를 기준으로 복수 입력한 스펙트럼 데이터를 이용하여 서로 보간하여 해석에 사용됩니다.
        • 모드별 감쇠비 우선순위
          • 사용자가 직접 모드별 감쇠비를 별도로 입력하는데 사용됩니다.
          • 모드
            • 모드번호
          • 감쇠비
            • 모드별 감쇠비

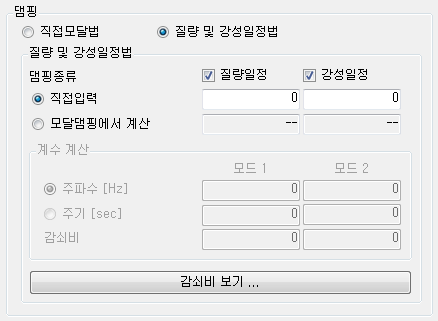

          • 질량 및 강성일정법


      • 질량 및 강성일정법

        • 사용자에 의하여 지정되는 두개 모드에 대한 동적특성치와 모드감쇠비를 이용하여 질량 및 강성행렬에 비례하는 감쇠행렬을 산정합니다.
        • 이 감쇠행렬을 이용하여 각 모드별 감쇠비를 평가하고 모드별 감쇠비를 반영하여 응답스펙트럼 해석을 수행합니다.
        • 댐핑종류
          • 감쇠행렬이 질량에 비례하는 형태인지, 강성에 비례하는 형태인지를 체크합니다.
          • 직접입력
            • 댐핑 종류에서 체크된 항목에 대해 비례계수를 직접 입력합니다.
          • 모달댐핑에서 계산
            • 사용자가 지정한 모드감쇠비로부터 비례계수를 계산하여 자동 입력합니다.
        • 계수 계산
          • 댐핑 종류의 체크항목에 따라 질량 또는 강성에만 비례하는 감쇠행렬의 경우에는 한 개의 모드 감쇠비만을 지정할 수 있으며 둘 다에 비례하는 경우에는 두 개의 모드 감쇠비를 지정할 수 있습니다.
          • 주파수 [Hz]
            • 비례계수의 계산을 위해 감쇠비를 지정할 모드의 진동수를 입력합니다.
          • 주기 [sec]
            • 비례계수의 계산을 위해 감쇠비를 지정할 모드의 주기를 입력합니다.
          • 감쇠비
            • 입력된 주파수 또는 주기에 해당되는 모드의 감쇠비를 지정합니다.
        • 감쇠비 보기
          • 입력된 비례계수로부터 특정 진동수 혹은 주기를 가진 모드의 감쇠비를 계산해서 보여주는 감쇠비 대화상자가 활성화 됩니다.
          • 질량 및 강성에 비례하는 감쇠를 사용하는 경우 최대 2개의 모드에 대해서만 감쇠비를 지정할 수 있으므로 다른 나머지 모드에 대해서는 어느 정도의 감쇠비가 반영되는지를 간단히 계산해 볼 수 있는 기능입니다.


  • 감쇠비

    • 응답스펙트럼 함수에 입력된 댐핑상수가 표시됩니다.

스펙트럴 데이터 보간

• 응답스펙트럼 하중 데이터의 보간방법을 선택합니다.
  • 선형
    • 응답스펙트럼 하중 데이터를 선형보간합니다.
  • 로그
    • 응답스펙트럼 하중 데이터를 로그스케일로 보간합니다.

• 클릭하는 경우 새로운 응답스펙트럼 하중세트가 추가됩니다.
• 클릭하는 경우 작성된 응답스펙트럼 하중세트가 변경됩니다.
• 클릭하는 경우 작성된 응답스펙트럼 하중세트가 삭제됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

• 응답스펙트럼에서 칸막이 벽체와 같이 구조재로써 역할을 하지 않는 부재는 모델에 반영되지 않고, 하중으로만 처리하게 됩니다.
• 이러한 부분의 누락으로 실제 구조물의 주기와 고유치해석에서 얻어진 주기 사이에 차이가 발생할 수 있습니다.
• 『JGJ 3-2002 (Technical specification for concrete structures of tall building)』3.3.16 ~ 3.3.17 에서는 구조물의 형식에 따라 고유치해석에서 얻은 주기를 저감하여 응답스펙트럼 해석에 적용하도록 합니다.
