상부성토 Home > SoilWorks > 모델링 > 단면 모델링 > 상부성토

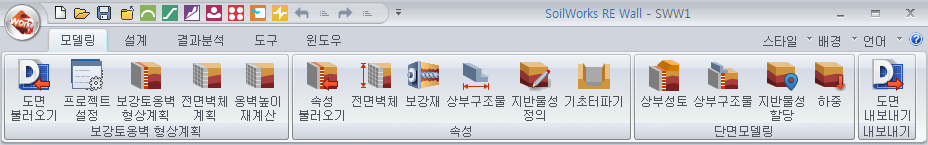

리본 메뉴의 상부성토 아이콘
개요
- 옹벽 상단의 성토영역을 정의합니다.

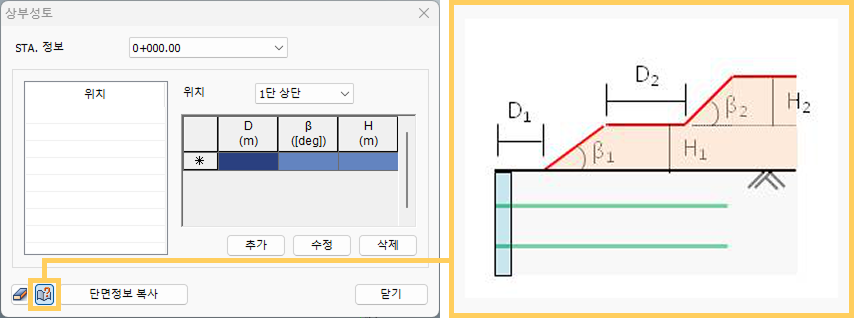

- 성토를 정의할 STA. 과 위치(예: 1단 상단, 2단 상단..)를 선택하고, 위 그림처럼 여러 단으로 구성된 성토의 제원을 입력합니다.
- 단, 프로젝트 설정에서 옹벽을 Back to Back 으로 정의한 경우 성토를 정의할 수 없고, 구조물과 동일한 위치에 정의할 수 없습니다.
상세설명
| 구분 | 상세설명 |
|---|---|
D [L] |
소단거리를 현재 단위계 기준으로 입력합니다. |
β [deg] |
성토경사각을 입력합니다. 0 < β ≤ 45 [deg] 로 입력제한을 갖습니다. |
H [L] |
성토높이를 현재 단위계 기준으로 입력합니다. 성토경사가 존재하는 폭이 좁은 경우, 경사각과 높이 중 높이를 우선순위로 하여 정의됩니다. |
| 단면정보 복사 | 성토높이를 현재 단위계 기준으로 입력합니다. 성토경사가 존재하는 폭이 좁은 경우, 경사각과 높이 중 높이를 우선순위로 하여 정의됩니다. |
