요소분할 Home > SoilWorks > 연약지반(SoftGround) > 모델 > 요소 > 요소분할

항목	내용
기능	2D 요소를 개수를 입력하여 분할하거나 , 특정 패턴을 사용하여 여러 개의 요소로 분할하는데 주로 사용됩니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소 > 요소분할 Command Line : <span class="hcp8" lang="EN-US" xml:lang="EN-US">"PatternMesh"</span>를 입력합니다.

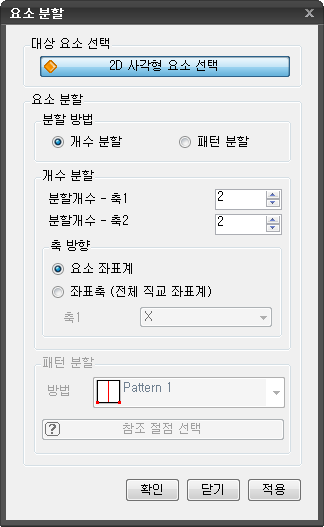

<요소분할 생성>

대상 요소 선택

• 분할할 2D 요소를 선택합니다 .

요소 분할

• 요소 분할 방법을 선택합니다 . ' 개수 분할 ' 과 ' 패턴 분할 ' 을 선택할 수 있습니다 .

개수 분할

분할개수 - 축 1/2

• 선택한 요소의 축 1/2 방향의 요소 엣지를 몇 개로 분할 할지 개수를 입력합니다 . 입력한 분할 개수는 균일한 형상으로 요소를 분할 합니다 .

축 방향

• 요소의 축 방향을 지정합니다 . 지정한 축 방향과 가장 작은 각도를 이루고 있는 요소 엣지에 축 1 혹은 축 2 가 결정되고 요소가 분할됩니다 .

요소 좌표계

• 요소 좌표계의 x 축 방향을 축 1 로 지정합니다 .

좌표축 ( 전체 직교 좌표계 )

• 축 1 로 지정할 방향을 전체 직교 좌표계 (Global CSys.) 에서 지정합니다 .

패턴 분할

• 미리 지정된 9 개의 패턴으로 요소를 분할합니다 . 각 패턴들의 그림에 나타나 있는 붉은색 점은 ' 참조 절점 ' 위치를 의미합니다 . 흰색 점은 무시되는 참조 절점을 의미합니다 .

참조 절점 선택

• 패턴을 적용할 참조 절점을 선택 합니다 . 1 개 요소에 여러 참조 절점이 선택된 경우 , 요소 진행 방향 첫 번째 절점을 참조 절점으로 분할합니다 .

• 대화상자가 초기화 상태로 전환됩니다 .

• 클릭하는 경우 요소가 생성된 후 대화상자가 종료됩니다 .

• 키보드의 ESC 를 클릭하는 경우 대화상자는 종료됩니다 .

• 클릭하는 경우 요소가 생성된 후 다시 절점 선택 상태로 전환됩니다.
