속성 Home > SoilWorks > 결과분석 > 결과 > 속성
개요

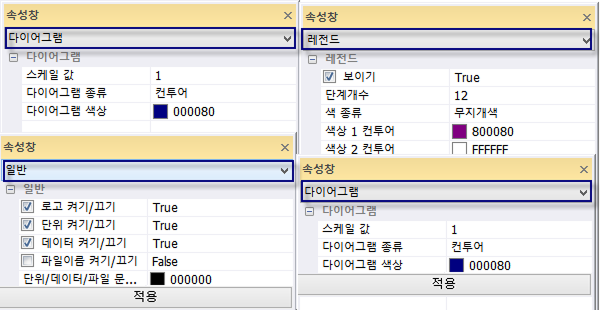

| 1. 레전드 | |||||||
| 보이기 | 후처리뷰에서 레전드 표시 여부를 정의합니다. | ||||||
| 단계개수 | 레전드의 단계 개수를 정의합니다. | ||||||
| 색 종류 |
|
||||||
| 반전 | 레전드에 출력되는 색상을 반대로 표현합니다. | ||||||
| 최대/최소값 켜기 | 사용자가 정의한 최대값/최소값으로부터 결과를 표현합니다. | ||||||
| 값 범위 이외의 영역 | 사용자가 정의한 최대값/최소값 이외의 영역에 결과 표시 여부를 정의합니다. | ||||||
| 값 색상 | 레전드에 출력되는 값의 색상을 정의합니다. | ||||||
| 지수포맷 | 레전드 결과값의 소수자리를 정의합니다. | ||||||
| 글자크기 | 레전드 결과값의 글자크기를 정의합니다. | ||||||
| 배경 | 레전드 배경을 정의합니다. 선택한 색상으로 투명, 반투명, 불투명 표현이 가능합니다. |
||||||
| 2. 값 | |||||||
| 보이기 | 후처리뷰에 최소/최대값을 출력하는 옵션입니다. | ||||||
| 소수점이하자리 | 최소/최대값의 소수점 아래 자릿수를 지정합니다. | ||||||
| 지수포맷 | 값을 지수로 출력할지 여부를 정의합니다. | ||||||
| 글자크기 | 값의 글자크기를 정의합니다. | ||||||
| 값 색상 | 값의 색상을 정의합니다. | ||||||
| 3. 다이어그램 | |||||||
| 스케일 값 | 내적안정 결과 다이어그램의 스케일을 조정합니다. | ||||||
| 다이어그램 종류 | 다이어그램 결과를 컨투어 혹은 단색으로 표현하는 옵션입니다.컨투어일 때는 레전드의 색 종류를 따라가고, 단색일 때에는 다이어그램 색상으로 표현됩니다. |
||||||
| 4. 일반 | |||||||
| 로고 켜기/끄기 | 제품 로고를 출력하는 옵션입니다. | ||||||
| 단위 켜기/끄기 | 후처리뷰에 현재 단위계를 출력하는 옵션입니다. | ||||||
| 데이터 켜기/끄기 | 후처리뷰에 설계가 완료된 설계 데이터이름을 출력하는 옵션입니다. | ||||||
| 파일이름 켜기/끄기 | 후처리뷰에 모델파일 이름을 출력하는 옵션입니다. | ||||||
| 단위/데이터/파일문자색상 | 후처리뷰에 출력되는 텍스트의 색상을 정의하는 옵션입니다. | ||||||
