설계 옵션(터널 모듈) Home > SoilWorks > 터널(Ground) > 해석 & 설계 > 설계 및 보고서제어 > 설계 옵션(터널)

항목	내용
기능	수치해석을 수행하기 전 터널적정성을 평가하기 위해 터널관리기준을 정의하는 기능입니다.
적용모듈	터널 사면 침투 기초 동해석 압밀
호출	메인메뉴 : `해석 & 설계` > `설계 & 보고서 제어` > `설계 옵션` Command Line : `DesignOption` 을 입력합니다.

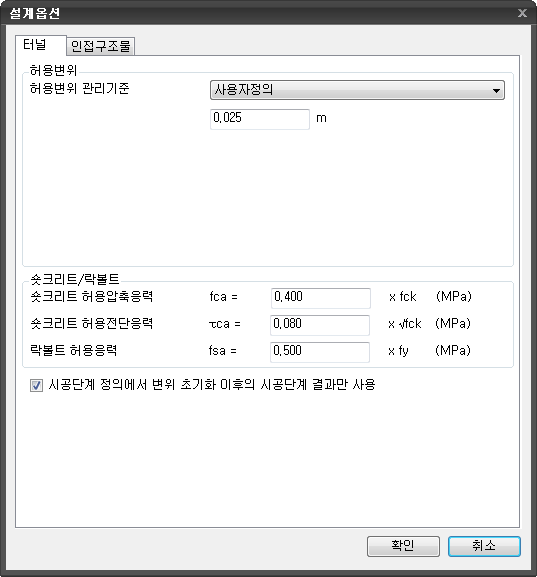

<설계옵션 (터널 모듈)>

터널

허용변위

허용변위 관리기준

터널 변위를 검토할 때 사용되는 기준을 선택합니다.
- 사용자 정의
- 허용변위량을 직접 입력합니다. 일반적인 터널설계에 통용되고 있는 허용변위 기준치는 25~30mm 입니다. 대부분 터널의 안정성 평가는 변위기준보다 터널 작업에 필요한 내공을 확보하고 지보재만 버텨주면 되도록 설계하고 있습니다.

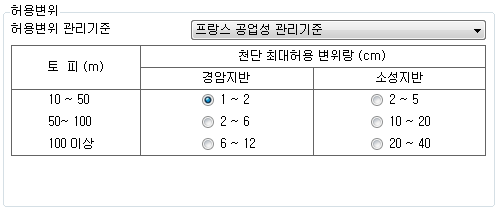

- 프랑스 공업성 관리기준
- 프랑스 공업성의 관리기준은 터널의 단면적이 50~100m3 정도에 대한 터널 천단부의 절대변위를 기준으로 설정하였습니다. 일반적으로 최대허용 변위량은 토피에 따라서 달라지지만 대체로 토피의 1/1,000 정도 입니다.
- 그러나 최대허용변위량의 결정은 지반의 거동을 충분히 고려하여야 합니다. 1일 최대허용변위량은 막장 통과시 전체 허용변위량의 1/5 ~ 1/4 정도이고 1주일 경과 후에는 1/20으로 감소하여 최종변위속도는 완전히 수렴하여야 합니다.

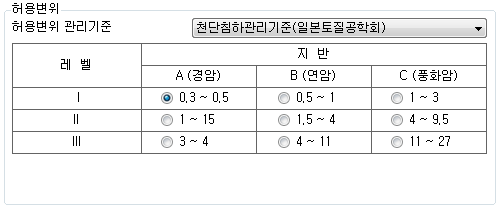

- 천단침하 관리기준(일본 토질공학회)
- 레벨 I
  - 지반은 안정되어 있지만, 이완영역이 발생한계에 달하기 때문에 굴착에 약간 주의를 요함
- 레벨 II
  - 이완영역이 발생하는 것으로 생각됨
- 레벨 III
  - 명확하게 이완영역이 발생하기 때문에 시공의 곤란이 예상되므로 굴착공법 및 지보공법 등의 선택에 주의를 요함

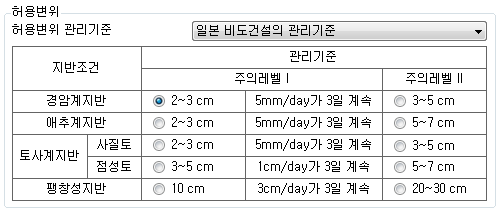

일본 비도건설의 관리기준
- 주의레벨 I
  - 계측결과로 현장의 상황을 종합적으로 판단하고 대첵을 결정한다. 계측횟수를 많게 하고 주의해 시공한다.
- 주의레벨 II
  - 시공법의 변경, 보조공법의 추가, 지보부재의 추가 등의 대첵을 세운다.

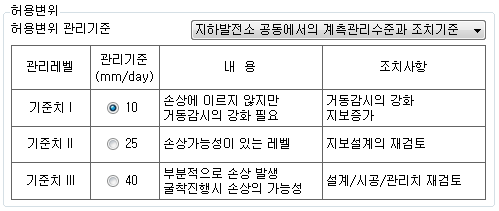

지하발전소 공동에서의 계측관리수준과 조치기준
- 기준치 I
  - 손상에 이르지 않지만 거동감시의 강화필요
- 기준치 II
  - 손상가능성이 있는 레벨
- 기준치 III
  - 부분적으로 손상 발생 굴착진행시 손상의 가능성

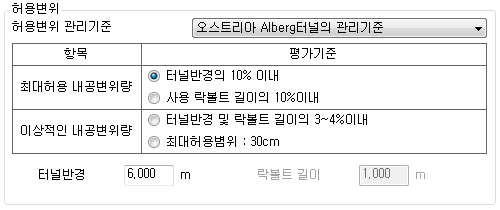

오스트리아 Alberg 터널의 관리기준
- 평가기준을 선택하고 활성화된 변수(터널반경, Rockbolt길이)를 입력하여 허용변위량을 결정합니다.

숏크리트/락볼트

숏크리트와 락볼트의 부재력 검토에 대한 산정식입니다.
일반적으로 사용되는 숏크리트의 설계기준 강도는 21MPa(콘크리트 24MPa)이며, 허용휨압축응력과 허용전단응력을 산정할 때 사용되는 식입니다.
일반적으로 사용되는 락볼트 재질은 D25-SD350이며, 락볼트 강도식은 \(0.5 \times f_y\) 식을 사용합니다. 락볼트 허용축력은 강도에 단면적을 곱한 값을 사용합니다.
숏크리트 허용압축응력
- \(f_{ca}\) 산정에 사용되는 계수값을 입력합니다.
숏크리트 허용전단응력
- \(\tau_{ca}\) 산정에 사용되는 계수값을 입력합니다.
락볼트 허용응력
- \(f_{sa}\) 산정에 사용되는 계수값을 입력합니다.

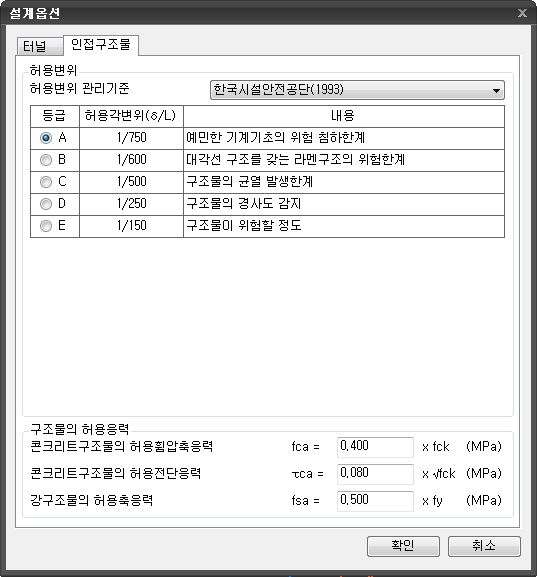

설계옵션 (터널 모듈 - 인접구조물)

인접구조물

허용변위

허용변위 관리기준

인접구조물 변위를 검토할 때 사용되는 기준을 선택합니다.
- 사용자정의

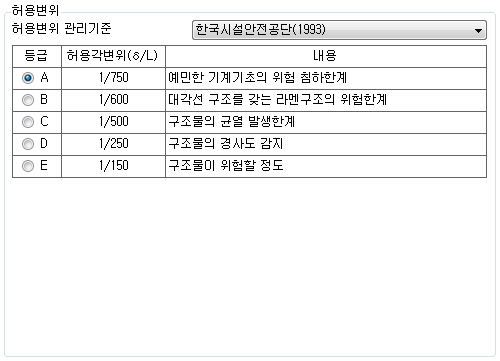

- 한국시설안전관리공단 (1993)

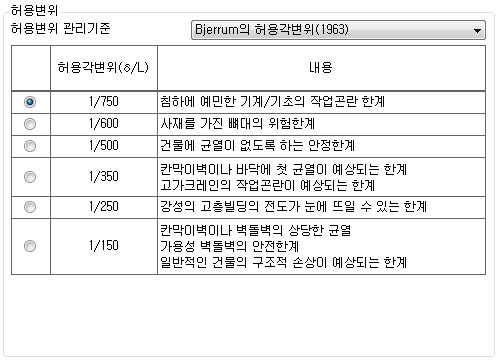

- Bjerrum의 허용각변위 (1963)

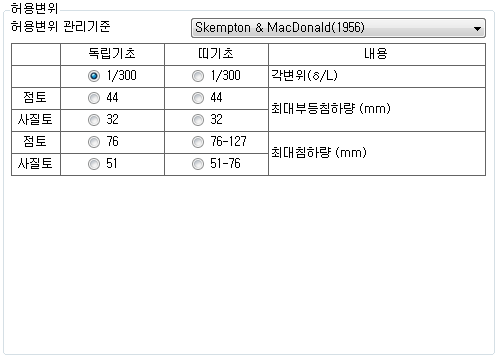

- Skempton & MacDonald (1956)

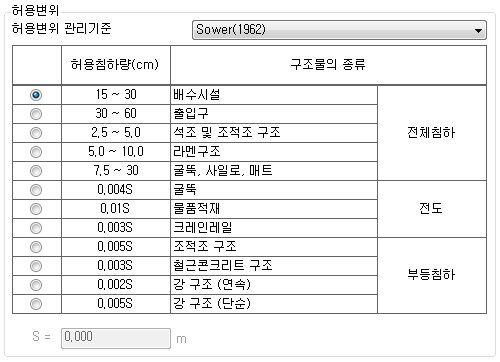

- Sower (1962)
- Wilun & Starzewski (1975)

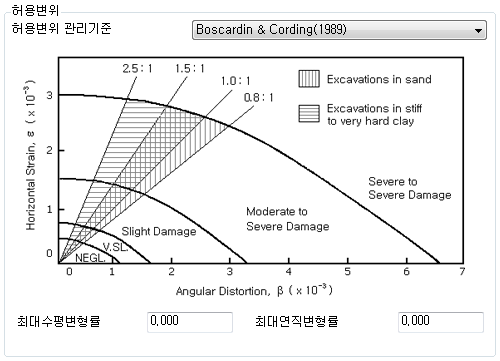

- Boscardin & Cording (1989)
