나선 Home > SoilWorks > Drawing-for-Geotech > 그리기 > 나선

실행방법

• 실행경로 : 메인 메뉴에서 [그리기] > [나선]

• 명령어 : HELIX

• 단축키 : 항목이 없습니다.

관련기능

명령행

상세설명

• 스프링 모양의 2D선을 작도합니다. 즉, 회전하며 휘감아 올라가는 나선을 작도합니다.
• 나선을SWEEP 명령의 스윕 경로로 사용하여 스프링 및 원형의 계단을 만들 수 있습니다.

• 처음에 기본 기준 반지름은 1로 설정됩니다.
• 도면 세션 동안에 기준 반지름에 대한 기본값은 항상 임의의 솔리드 기본체 또는 나선에 대해 이전에 입력된 기준 반지름 값입니다.
• 상단 반지름에 대한 기본값은 항상 기준 반지름의 값입니다.
• 기준 반지름 및 상단 반지름 모두는 0으로 설정될 수 없습니다.
• 회전 수 = 3(기본값)
• 비틀기 방향 = CCW(기본값)

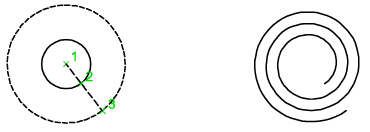

• 나선 중심점 지정: 점을 지정합니다.
• 내측 반지름 지정 또는 [지름(D)] <1.0000>:
• 내측 반지름을 지정하거나 d를 입력하여 지름을 지정하거나 Enter 키를 눌러 기본 내측 반지름 값을 지정합니다.
• 외측 반지름 지정 또는 [지름(D)] <1.0000>:
• 외측 반지름을 지정하거나 d를 입력하여 지름을 지정하거나 Enter 키를 눌러 기본 외측 반지름 값을 지정합니다.

지름(기준)

• 나선의 기준 지름을 입력합니다.
• 지름 지정 <2.0000>: 지름을 지정하거나 Enter 키를 눌러 기본값을 지정합니다.
• 처음에 기본 기준 지름은 2로 설정됩니다.
• 도면 세션 동안에 기준 지름에 대한 기본값은 항상 이전에 입력된 기준 지름값입니다.

회전

• 나선의 회전(선회) 수를 지정합니다.
• 나선의 회전 수는 500을 초과할 수 없습니다.
• 최초에 회전 수의 기본값은 3입니다.
• 도면 세션 동안에 회전 수의 기본값은 항상 이전에 입력된 회전 수입니다.
• 회전 수 입력: 숫자를 입력합니다.

비틀기 방향

• 나선을 시계 방향(CW)으로 그릴지 또는 시계 반대 방향(CCW)으로 그릴지 지정합니다.
• 나선 비틀기의 기본값은 CCW입니다.
• 나선의 비틀기 방향 입력 [CW/CCW] : 나선의 비틀기 방향을 지정합니다.
