개요

• 파괴유형별 정적지진하중 작용방향과 크기(지진계수)를 입력합니다.
• 자동계산된 쐐기무게에 지진계수를 곱하여 정적지진하중 크기를 산정합니다.
• 절리면을 정의한 이후에 정적지진하중을 적용할 수 있습니다.
• 정적지진하중 적용 시 안전율은 즉시 갱신되며 결과파일에서 정적지진하중의 크기를 확인할 수 있습니다.
• 정적지진하중 적용 시 입력한 방향에 따라 절리 시작점에 화살표로 표시되며, 실제 작용위치는 다른 모든 하중, 보강력과 마찬가지로 쐐기의 도심에 작용하는 것으로 해석에 반영됩니다.
• 작업트리에서 마우스 우측버튼 메뉴를 통해 수정 또는 삭제(적용안함) 할 수 있습니다.

상세설명

1.평면파괴

구분	상세설명

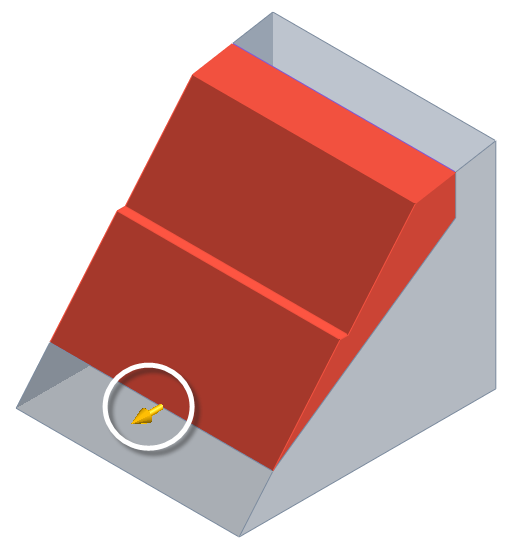

작용방향	- 수평방향, 절리면방향, 사용자 정의 중 선택적으로 적용할 수 있습니다. 수평방향 : 전체좌표계 X축에 평행하며 지진계수에 양의 실수 입력 시 안전율에 불리하게 적용되는 -X축 방향으로 작용합니다. 절리면방향 : 쐐기가 미끄러지는 방향인 절리면 경사각과 동일한 각도로 적용됩니다. 사용자 정의 : 전체좌표계 기준 X, Z방향의 벡터크기를 직접 입력하여 작용방향과 크기를 임의로 적용할 수 있습니다.
지진계수	- 일반적으로 0.1~0.2의 범위를 갖는 무차원 계수로써 중력가속도의 비율로 지진가속도를 정의합니다.

2. 쐐기파괴

구분	상세설명

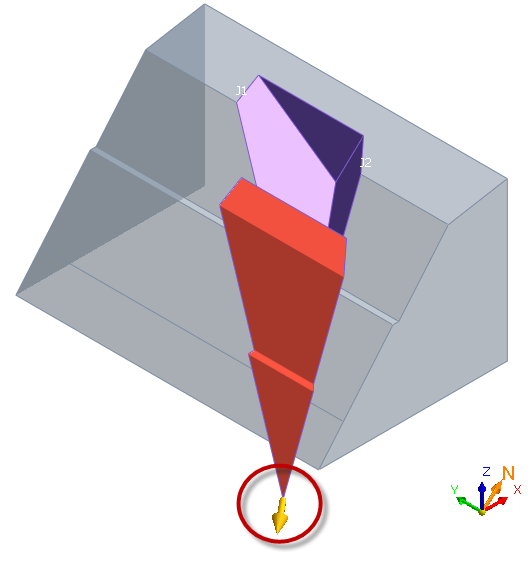

작용방향	- 수평방향, 절리면방향, 사용자 정의 중 선택적으로 적용할 수 있습니다. 수평방향 : 두 절리 교차선의 침강방향과 평행하며 침강각은 0으로 적용됩니다. 절리면방향 : 쐐기가 미끄러지는 방향인 두 절리 교차선의 침강방향 / 침강각과 동일한 방향으로 적용됩니다. 사용자 정의 : 전체좌표계 기준 X, Y, Z방향의 벡터크기를 직접 입력하여 작용방향과 크기를 임의로 적용할 수 있습니다.
지진계수	- 일반적으로 0.1~0.2의 범위를 갖는 무차원 계수로써 중력가속도의 비율로 지진가속도를 정의합니다.
