절점질량(동해석) Home > SoilWorks > 동해석(Dynamic) > 하중&경계조건&해석 > 정적하중 > 절점질량(동해석)

항목	내용
기능	임의의 절점에 집중질량 데이터 하중을 입력하는 경우 활용하는 기능입니다. 절점질량하중은 절점을 직접 지정하여 입력할 수 있으며, 선이나 면에 할당할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 > 하중 > 절점질량 Command Line : NodalMass를 입력합니다.

절점질량

하중세트

• 절점질량하중이 속할 하중세트를 선택합니다.
• 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.
• 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 버튼을 이용합니다.

객체선택

• 절점질량하중을 입력할 객체를 선택합니다.
  • 절점
    • 절점을 직접 선택하여 절점질량하중을 입력합니다.
  • 선
    • 선에 절점질량하중을 입력할 경우에 선택하며, 선에 연관된 절점상에 절점질량하중이 입력됩니다.
  • 면
    • 면에 절점질량하중을 입력할 경우에 선택하며, 면에 연관된 절점상에 절점질량하중이 입력됩니다.

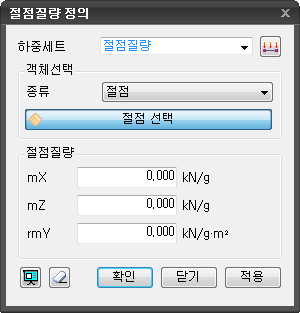

절점질량

• 절점질량하중의 성분을 입력합니다.
  • m X
    • 전체좌표계 X축 방향의 집중질량 값을 입력합니다.
  • mZ
    • 전체좌표계 Z축 방향의 집중질량 값을 입력합니다.
  • rmY
    • 전체좌표계 Y축에 대한 회전집중질량 값을 입력합니다.

• 미리보기를 클릭하여 절점질량의 생성을 확인할 수 있습니다.
• 대화상자가 초기 상태로 전환됩니다.
• 클릭하는 경우 절점질량이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 절점질량이 생성된 후 다시 절점 선택 상태로 전환됩니다.

참고사항

• SoilWorks는 X, Z 평면 상에서 해석이 수행되므로, 입력 가능한 하중의 방향은 Force X, Force Z, Moment Y 입니다.
• 그 방향은 기준축과 동일한 방향으로 +(→,↑), -(←,↓)이며, 모멘트의 경우 시계방향이 +입니다.
