경계면요소 개요 Home > SoilWorks > 사면(Slope) > 모델 > 요소 > 경계면요소 > 경계면요소 개요

항목 내용
기능 서로 물성이 다른 재료나 큰 강성차를 갖는 재료간에 발생하는 미끄러짐을 허용할 수 있도록 하는 요소입니다.
FEM 해석시 지반과 구조물의 절점은 완전결합된 강체거동을 한다고 가정하여 해석을 수행합니다. 그러나 실제 지반-구조물의 거동은 완전 결합되지 않은 상호거동을 하고 있으며, 이를 수치해석시 반영하기 위한 요소입니다.
적용모듈 터널   사면   침투   기초   동해석   압밀
호출 메인메뉴 : 모델 > 요소 > 경계면요소
Command Line : InterFaceElement를 입력합니다.

방법

  • 경계면요소의 생성방식을 선택합니다.

요소경계로 생성(요소망)

  • 요소의 외곽 경계로부터 경계면요소를 선택합니다.(요소망 선택)

요소경계로 생성(2D요소)

  • 요소의 외곽 경계로부터 경계면요소를 생성합니다. (2D 요소 선택)

절점선택으로 생성

  • 절점을 직접 선택하여 경계면요소를 생성합니다. (절점 선택)

트러스 / 보요소로 생성

  • 트러스 / 보요소를 선택하여 경계면요소를 생성합니다. (1D 요소 선택)

요소망세트(T/X-교차타입)로 생성

  • 조적식 구조와 같이 경계면요소가 교차하는 경우 요소망세트로 부터 생성합니다.(요소망 선택)

구조특성

  • 경계면요소의 강성정보를 입력합니다.

속성 위저드

  • 경계면요소의 강성을 자동으로 계산합니다.

속성정의

  • 경계면요소의 강성을 사용자가 직접 입력합니다.

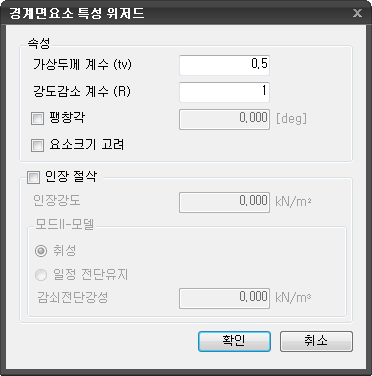

위저드 정의

  • 경계면요소 특성 위저드 대화상자를 호출합니다.

속성

가상두께 계수 (tv)

  • 가상요소의 두께를 입력합니다.

강도감소 계수 (R)

  • 강도감소계수를 입력합니다.

팽창각

  • 팽창각을 입력합니다.

요소크기 고려

  • 강성 계산시 요소사이즈를 고려할 수 있는 옵션입니다.

인장절삭

인장강도

경계면에서의 인장강도

모드-II 모델

취성

  • 균열발생 후 전단에 대해 저항하지 않는 것으로 가정하는 거동 모델입니다.

일정 전단유지

  • 경계면의 전단강성이 일정한 값으로 줄어드는 것을 나타내는 거동모델입니다. 즉, 물성값 중 값을 입력받은 줄어든 강성값으로 대체합니다.

감쇠전단강성

줄어든 전단 강성

요소망세트

  • 경계면요소의 이름을 입력합니다.추가로 요소망세트를 입력하거나 수정, 삭제가 필요한 경우 우측의 요소망세트 정의 버튼을 이용합니다.

강체링크요소 자동생성

  • 경계면요소의 생성으로 분리되는 절점들에 자동으로 강체링크(X, Z구속)를 생성하는 옵션입니다.

경계면요소의 요소망세트 별도 추가

  • 경계면요소를 생성할 때 요소망세트를 분리하여 각각 생성시키는 옵션입니다.

  • 대화상자가 초기화 상태로 전환됩니다.

  • 클릭하는 경우 요소가 생성된 후 대화상자가 종료됩니다.

  • 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

  • 클릭하는 경우 요소가 생성된 후 다시 2D 요소 선택 상태로 전환됩니다.
