유선망 Home > SoilWorks > 침투(Seepage) > 결과 > 침투결과 > 유선망

항목	내용
기능	침투해석 결과 중 등수두선과 서로 직교하는 유선을 작도하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 결과 > 침투결과 > 유선망 Command Line : FLOWPATH를 입력합니다.

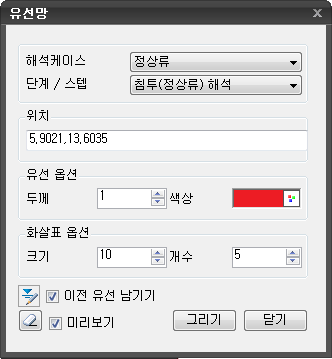

유선망

해석케이스

• 유선을 작도할 해석케이스를 선택합니다.
• 선택한 해석케이스 결과 중 전수두와 직교하는 유선이 작도됩니다.

단계/스텝

• 해석결과가 시공단계, 시간스텝 별로 있는 경우 확인하고자 하는 단계/스텝을 선택합니다.

위치

• 모델 영역에서 마우스 위치에 따라 좌표는 자동 입력되며 직접 수치로 입력할 수도 있습니다.
• 위치를 선택하면 해당 좌표를 지나가는 유선이 작도됩니다.

유선 옵션

• 두께 : 유선의 두께를 설정합니다.
• 색상 : 유선의 색상을 설정합니다.

화살표 옵션

• 크기 : 화살표 머리의 크기를 설정합니다.
• 개수 : 하나의 유선에 그려질 화살표 개수를 설정합니다.
• 이전 유선 남기기
• 체크박스 선택시 이미 작도된 유선을 그대로 유지합니다.
• 해제시 위치에 따라 유선이 새로 작도됩니다.

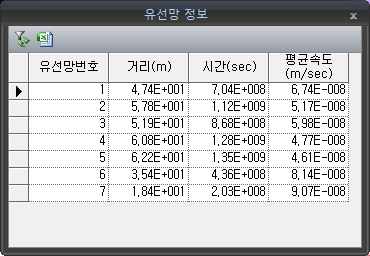

  • 작도된 유선망정보 를 확인합니다. 침투거리, 시간, 평균속도를 테이블로 확인할 수 있으며, 정보를 정렬하거나 Excel과 연동시킬 수 있습니다.

• 유선망번호 : 작도된 순서로 번호가 지정됩니다.
• 거리 : 작도된 유선의 시작점부터 끝점까지 경로에 따른 기하학적 거리입니다.
• 시간 : 경로와 지반 투수계수에 따라 유선의 시작점부터 끝점까지 소요되는 침투시간 입니다.
• 평균속도 : 거리를 시간으로 나눈 평균속도 입니다.

미리보기

• 체크박스 선택시 마우스 위치에 따라 작도될 유선을 미리 확인할 수 있습니다.

• 대화상자가 초기 상태로 전환됩니다.
• 위치에 좌표를 직접 입력하는 경우 그리기 버튼을 클릭하여 해당 좌표를 지나가는 유선을 작도합니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
