임의선 추출 Home > SoilWorks > 사면(Slope) > 결과 > 특성윈도우 > 임의선 추출

항목	내용
기능
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	특성윈도우 > 임의선 추출

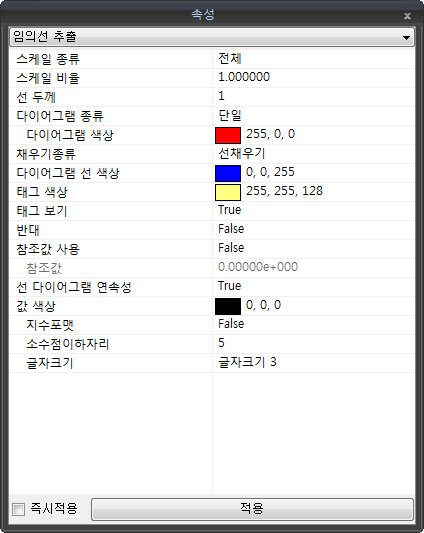

임의선 추출

스케일 종류

• 다이어그램의 스케일 종류를 선택합니다.

• 전체

  • 사용자가 정의한 임의 선 다이어그램의 최대/최소값을 기준으로 스케일이 조정됩니다.

• 개별

  • 사용자가 정의한 각각의 임의 선 다이어그램 별로 최대/최소값을 기준으로 스케일이 조정됩니다.

• 최대값/최소값

  • 컨투어로 출력되는 결과의 최대/최소값을 기준으로 스케일이 조정됩니다.

스케일 비율

• 임의 선 다이어그램을 표시할 때 사용되는 scale factor 입니다.

선 두께

• 임의 선 다이어그램의 선 두께를 지정합니다.

다이어그램 종류

• 컨투어

  • 임의 선 다이어그램 결과를 컨투어 색상으로 출력합니다.

• 단일

  • 임의 선 다이어그램 결과를 단일 색상으로 출력합니다.
  • '다이어그램 색상'에서 지정한 색으로 표현됩니다.

다이어그램 색상

• 임의 선 다이어그램의 색상을 지정합니다.

채우기종류

• 선채우기

  • 임의 선 다이어그램 결과를 여러 개의 선 형태로 표시합니다.

• 면채우기

  • 임의 선 다이어그램 결과를 하나의 면 형태로 표시합니다.

다이어그램 선 색상

• 다이어그램 선 색상을 지정합니다.

태그 색상

• 임의 선 다이어그램에 출력되는 최대/최소값 태그 색상을 지정합니다.

태그 보기

• 임의 선 다이어그램에 최대/최소값 태그 출력여부를 지정합니다.

반대

• 임의 선 다이어그램이 그려지는 방향

참조값 사용

• '참조값'에서 지정한 값에 대한 상대값으로 임의 선 다이어그램을 표현할 지 여부를 지정합니다.

선 다이어그램 연속성

• 곡면 형태의 선에 임의 선 다이어그램을 연속적으로 출력할 지 여부를 지정합니다.

값 색상

• 최대/최소값 색상을 지정합니다.

  • 지수포맷

    • 최대/최소값을 지수형태로 출력할 지 여부를 지정합니다.

  • 소수점이하자리

    • 최대/최소값의 소수점 이하자리수를 지정합니다.

  • 글자크기

    • 최대/최소값의 글자크기를 지정합니다.
