개요

• 절리정보의 절리방향 기준을 변경할 때 사용됩니다.
• 조사방향 적용 시 조사방향의 방향/각도와 입력된 절리정보의 방향/각도 사잇각으로부터 절리측정 시 발생하는 샘플링 오차에 대해 가중치를 자동 계산하여 개수X가중치를 출력합니다.

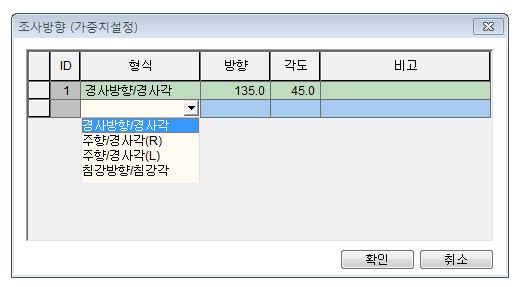

• 절리정보 대화창 내 조사방향 버튼을 통해서도 조사방향 정보를 입력할 수 있습니다.

상세설명

• 1. ID

  • 정수형태로 자동 입력 됩니다.
  • 입력된 조사방향 삭제 후 다시 입력할 때 최근 입력된 조사방향 ID 이후부터 누적됩니다.
  • 즉, ID는 처음 입력된 조사방향의 고유수치가 됩니다.

• 2. 형식



  • 작업설정의 절리방향과 동일하게 4가지 기준 중 하나를 선택합니다.
  • 조사방향 적용 시 해당 절리정보는 조사방향의 기준을 따르게 됩니다.
  • 따라서, 여러 절리정보에 한 가지 이상의 방향기준을 적용할 수 있습니다.

• 3. 방향

  • 경사방향, 주향, 침강방향을 입력합니다.
  • 진북을 기준으로 시계방향으로 측정한 절리면의 회전각도로 0~360도 범위를 벗어난 수치 입력 시 자동 환산 후 해당 절리정보에 대한 가중치를 계산합니다.
  • (ex) 560 입력 시 200을 입력했을 때와 동일한 방향을 나타냅니다

• 4. 각도

  • 경사각, 침강각을 입력합니다.
  • 수평면을 기준으로 시계방향으로 측정한 절리면의 기울기로 0~90도 범위를 벗어난 수치 입력 시 방향과 각도를 동시에 환산하여 절리정보에 대한 가중치를 계산합니다.
  • (ex) -30 입력시 방향+180, 30 입력했을 때와 동일한 의미입니다

• 5. 비고

  • 조사방향의 세부정보 및 프로젝트 정보를 자유롭게 입력합니다.
  • 입력된 정보는 결과파일에 출력됩니다.

조사방향에 따른 가중치 산정

• 불연속면 정보는 일반적으로 조사선(Scanline), 조사창(Window) 또는 시추공 영상촬영(BIPS)등을 통해 조사됩니다.

• 이 때 조사선의 방향에 따라 측정된 불연속면의 개수에 오차가 발생하게 되는데 조사방향을 적용하여 자동으로 오차를 보정한 개수를 산정하게 됩니다.



  Priest, 1993

• 왼쪽 그림과 같이 실제로는 일정한 간격을 가지는 세개의 절리군 A,B,C에 대해서 조사방향과 각 절리군의 사잇각에 따라 C절리군의 경우 A절리군에 비해 상대적으로 적은 빈도수를 가지는 것으로 인식됩니다.

• 이러한 조사방향에 따른 오차를 보정하기 위해 Terzaghi(1953)가 제안한 방법에 따라 조사선(scanline)과 절리면의 사잇각을 벡터내적을 이용하여 계산한뒤 sin(사잇각) 의 역수를 취하여 가중치를 계산합니다.
• 이 때, 사잇각이 zero에 가까워 질수록 가중치는 무한대에 가까워지기 때문에 사잇각의 크기에 따라 큰 편차를 보이게 됩니다.
• 따라서, Yow(1987)에 의해 제안된 방향측정 오차와 최대 가중치오차 사이의 관계에 따라서 가중치 계산에 적용되는 최소 사잇각을 5도에서 25도 사이로 제안하고 있으며 적용된 초기값은 15도입니다.

• 즉, 계산된 사잇각이 15도보다 작거나 같을 경우 일괄적으로 15도를 적용하여 가중치를 계산하며 15도 적용시 최대 가중치는 약 3.86이 됩니다.

• 평사투영 설정>샘플링 최소 오차값에서 수정/적용할 수 있습니다.



  \[ \small \begin{aligned} a &= \text{조사방향 - 절리면 사잇각} \\ S' &= \text{조사방향에 의해 측정된 간격} \\ S &= \text{실제 절리간격} = S' \times \sin(a) \\ D(\text{밀집도}) &= \frac{1}{S} = \frac{1}{S' \sin(a)} = \frac{1}{S'} \times \csc(a) \\ W(\text{가중치}) &= \csc(a) = \frac{1}{\sin(a)} \end{aligned} \]

  가중치 적용 전

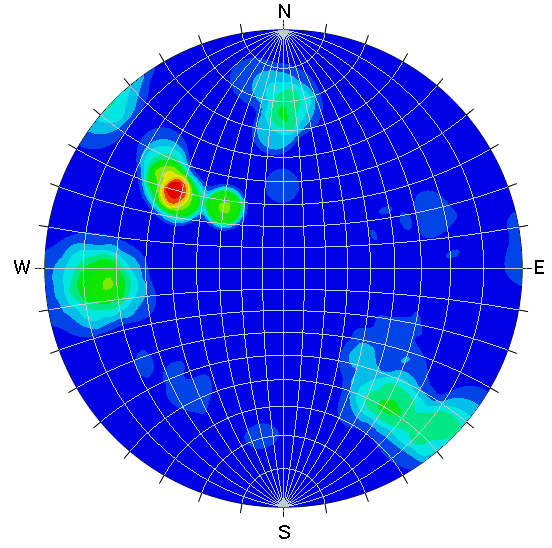

  가중치 적용 후
