지지력검토 Home > SoilWorks > 기초(Foundation) > 기초 > 해석 및 보고서제어 > 지지력검토(기초)

항목	내용
기능	직접기초 및 말뚝기초의 지지력산정을 위한 설계기준 및 산정식들의 계수값을 설정합니다. 지지력 산정을 위한 설계기준은 구조물기초 설계기준, 철도교 설계기준, 도로교 설계기준에 준하여 제공합니다.
적용모듈	터널 사면 침투 기초 동해석 압밀
호출	메인메뉴 : `기초` > `해석 및 보고서 제어` > `지지력검토` Command : `BearingPowerCheck"`

직접기초

직접기초의 안정성 검토를 위한 설계기준 및 각종 산정식들의 적용을 설정하며 그에 해당하는 계수값을 정의합니다.
대화창 내의 체크박스에서 체크된 항목들에 대해 검토를 수행합니다.

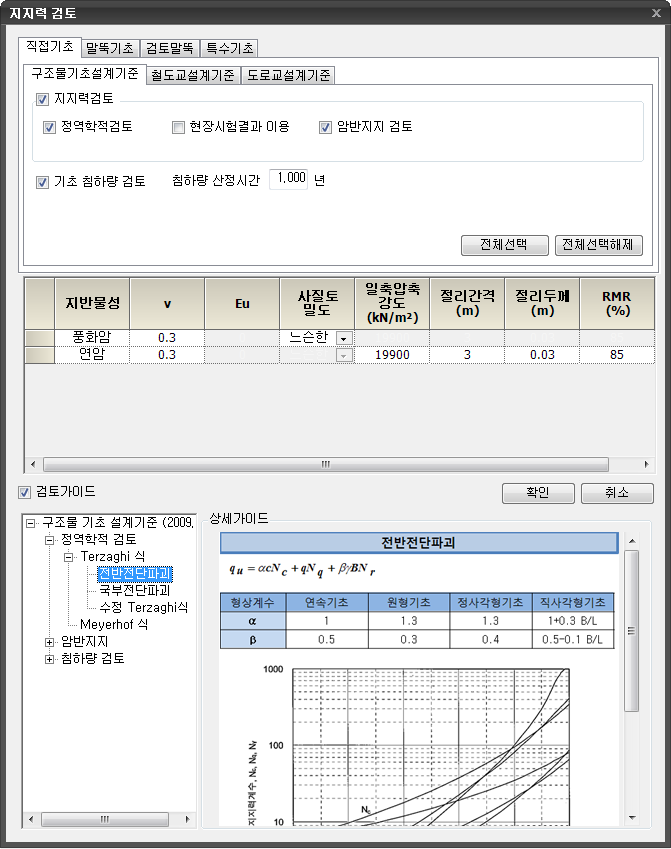

지지력검토-직접기초
구조물기초설계기준
- 구조물 기초 설계기준(2009.03) 에 의한 직접기초 안정성을 검토합니다.
- 기초 침하량 검토
  - 변형영향계수에 의한 방법을 이용하여 침하량 산정시간에 입력된 값으로 탄성침하량을 계산합니다.
철도교설계기준
- 철도교 설계기준(2004) 에 의한 직접기초 안정성을 검토합니다.
- 변형계수 E0의 측정방법
  - 탄성이론에 의한 침하량 산정시 지반반력 추정계수 산정을 위한 변형계수 측정방법을 설정합니다.
  - 평판재하시험, 공내재하시험, 탄성계수, 표준관입시험을 선택할 수 있습니다.
도로교설계기준
- 도로교 설계기준(2008) 에 의한 직접기초 안정성을 검토합니다.

말뚝기초

말뚝기초의 안정성 검토를 위한 설계기준 및 각종 산정식들의 적용을 설정하며 그에 해당하는 계수값을 정의합니다.
대화창 내의 체크박스에서 체크된 항목들에 대해 검토를 수행합니다.

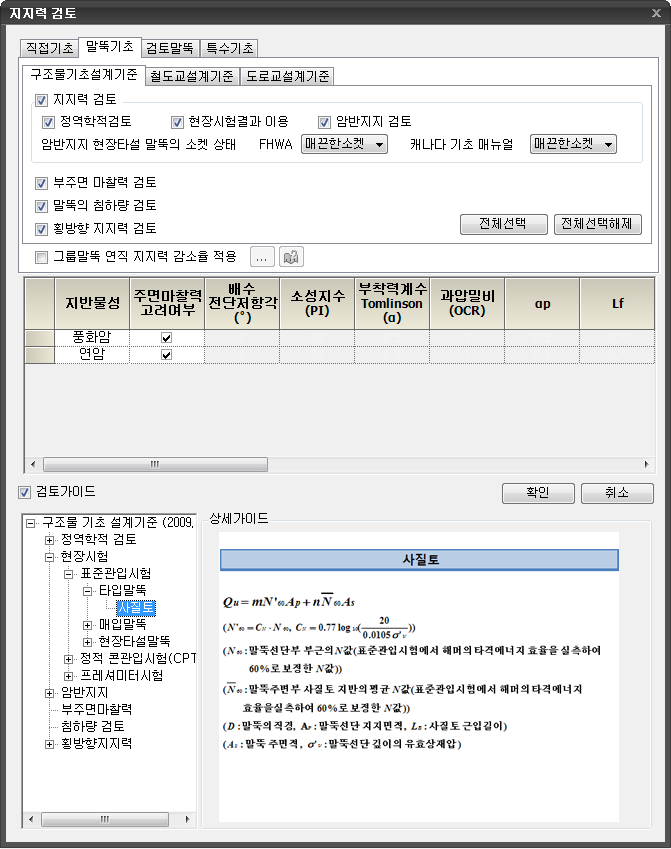

지지력검토-말뚝기초
구조물기초설계기준
- 구조물 기초 설계기준(2009.03) 에 의한 말뚝기초 안정성을 검토합니다.
- 암반지지 현장타설 말뚝의 소켓 상태
  - 암반지지 현장타설 말뚝의 경우 소켓의 거칠기를 설정할 수 있습니다.
  - FHWA : 매끈한소켓, 거친소켓
  - 캐나다 기초 매뉴얼 : 매끈한소켓, 중간소켓, 거친소켓
철도교설계기준
- 철도교 설계기준(2004) 에 의한 말뚝기초 안정성을 검토합니다.
- 현장타설말뚝 시공시 벤토나이트 사용여부
  - 현장타설말뚝 시공시 벤토나이트 사용여부를 설정(미사용/사용)할 수 있습니다.
도로교설계기준
- 도로교 설계기준(2008) 에 의한 직접기초 안정성을 검토합니다.

검토가이드

기초형식별 기준서별 검토항목에 대한 계산식, 테이블및 그래프를 제공합니다.
체크박스에 체크된 항목에 대해 검토가이드에 체크시 상세내역이 트리형식으로 출력되며 트리에서 선택한 항목에 대해 상세가이드가 출력됩니다.

해석 및 설계를 마친 후 제공되는 기능입니다.
지지력 검토의 테이블 입력항목을 변경하여 지지력을 재검토 할 경우 사용되며, 해석 후 결과테이블에서 변경되는 지지력을 실시간으로 확인합니다.

테이블 입력항목(지지력검토 추가 파라미터)

지반물성 및 기초형식에 따라 지지력검토에 필요한 추가 파라미터를 입력합니다.

하단의 검토가이드를 통해 추가파라미터 산출근거를 확인할 수 있습니다.

주면 마찰력 고려여부
- 각 지층의 주면 마찰력 고려를 설정합니다.
배수전단저항각
- 구조물 기초 설계기준의 점성토의 주면 마찰력 산정식 중 β계수법(유효응력 해석법)에 의한 산정식중 교란된 점토가 재압밀 된 후의 배수 전단저 항각 입니다.
과압밀비
- 구조물 기초 설계기준의 점성토의 주면 마찰력 산정식 중 \(\beta\)계수법(유효응력 해석법)에 의한 산정식 중 과압밀 점토의 과압밀 비
  \[ \begin{aligned} f_s &= C'_r + K \overline{\sigma'_v} \tan \Phi'_r \end{aligned} \]
  - \(C'_r\): 교란된 점토가 재압밀된 후의 점착력
  - \(\Phi'_r\): 교란된 점토가 재압밀된 후의 배수전단저항
  - \(\overline{\sigma'_v}\): 마찰력이 작용하는 지층의 평균 유효상재압
  \[ \begin{aligned} K &= K_0 = 1 - \sin \Phi'_r && \text{(정규압밀 점토)} \\ &= (1 - \sin \Phi'_r)\sqrt{OCR} && \text{(과압밀 점토)} \end{aligned} \]
  - \(OCR\): 과압밀비
  \(C'_r\) 값은 일반적으로 \(0\)이므로

  \[ \begin{aligned} f_s &= K \overline{\sigma'_v} \tan \Phi'_r = \beta \overline{\sigma'_v} \\ \beta &= K \tan \Phi'_r \end{aligned} \]
αp, Lf
- 도로교 설계기준의 \(N < 50\)인 토사지반에 적용 가능한 지지력 공식 요약에서 "건축기초구조설계지침"의 타입말뚝의 경우 점성토에 대한 주면 마찰력 계수값입니다.
- 설계기준 범위값들은 다음과 같습니다.
  - \(\alpha_p\) : 0.5 ~ 1.0
  - \(L_f\) : 0.7 ~ 1.0

토압계수(ks)

구조물 기초 설계기준의 정역학적 지지력 공식중 사질토의 주면 마찰력 산정을 위한 토압계수 값입니다.

[해설 표 5.2.7 말뚝주면마찰력 산정을 위한 토압계수, \(K_s\)]

말뚝형태	느슨한 모래 (\(K_s\))	촘촘한 모래 (\(K_s\))
타입 H 말뚝	0.5	1.0
타입치환말뚝	1.0	1.5
타입치환쐐기형말뚝	1.5	2.0
타입사수말뚝	0.4	0.9
굴착말뚝 (\(B \le 1500\text{mm}\))	0.7	0.7

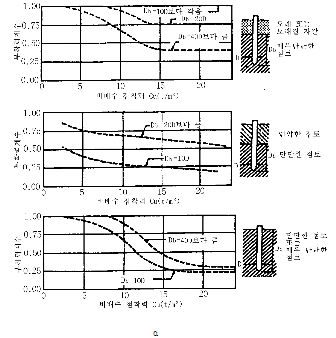

부착력계수, Tomlinson (α)
- ① 점성토 지반에 시공된 타입말뚝의 주면 마찰력
  가. α방법 (전응력에 근거)
  \[ \begin{aligned} f_i &= \alpha \cdot c_u \end{aligned} \]

  \(c_u\): 점성토의 비배수 점착력 (\(\text{kN/m}^2\))
소성지수(PI)
- 철도교 설계기준의 점성토의 주면 마찰력 산정식 중 β계수법(유효응력 해석법)에서의 그래프값 범위 설정을 합니다.
  나. β방법(유효응력에 근거)
  \[ \begin{aligned} f_i &= \beta \cdot p'_v \end{aligned} \]

  \(p'_v\): 유효연직응력

사질토 밀도

[표 7.4.2 사질토 지반에 설치된 현장타설말뚝의 선단 극한지지력 (P575)]

제안자	선단 극한지지력(\(\text{kN/m}^2\)) 공식
Touma 와 Reese (1974) Quiros 와 Reese (\(D_b < 10D\) 일 때만 적용)	느슨한 사질토 : \(q_d = 0\) 약간 촘촘한 사질토 : \(q_d = k/1,500\) 매우 촘촘한 사질토 : \(q_d = k/3,800\) \(D_p \ge 500\text{mm}\) : \(k = 0.002D_p\) \(D_p < 500\text{mm}\) : \(k = 1\)

부주면 마찰력계수(β)
- 구조물 기초 설계기준의 부주면 마찰력 산정을 위한 계수값 입력
  점토와 사질토의 장기거동 해석-β계수법
  \[ \begin{aligned} Q_{na} &= f_n \cdot A_s = \beta \overline{\sigma'_v} \cdot A_s \end{aligned} \]
  - \(\overline{\sigma'_v}\): 마찰력이 작용하는 지층의 평균 유효상재압
  - \(\beta\): 유효응력계수(아래 표 참조)
  해설 표 5.2.13 β값의 대표치, (p333)

  토질 β

  점토 0.20 ~ 0.25

  실트 0.25 ~ 0.35

  모래 0.35 ~ 0.50
선단부 경험계수(Cp)
- [구조물기초설계기준]말뚝의 침하량공식에서 타입말뚝과 굴착말뚝의 선단부에 가해지는 하중에 대한 참하량계산시 흙의 종류와 말뚝시공법에 대한 경험계수(Cp)

  (해설 표 5.2.14참조)

  흙의 종류 타입말뚝 타입말뚝

  모래 0.02 ~ 0.04 0.09 ~ 0.18

  점토 0.02 ~ 0.03 0.03 ~ 0.06

  실트 0.03 ~ 0.05 0.09 ~ 0.12

검토말뚝

말뚝기초의 안정성 검토를 수행할 말뚝을 선택합니다.
사용자 정의를 통해 검토말뚝을 직접 선택할 수 있습니다.

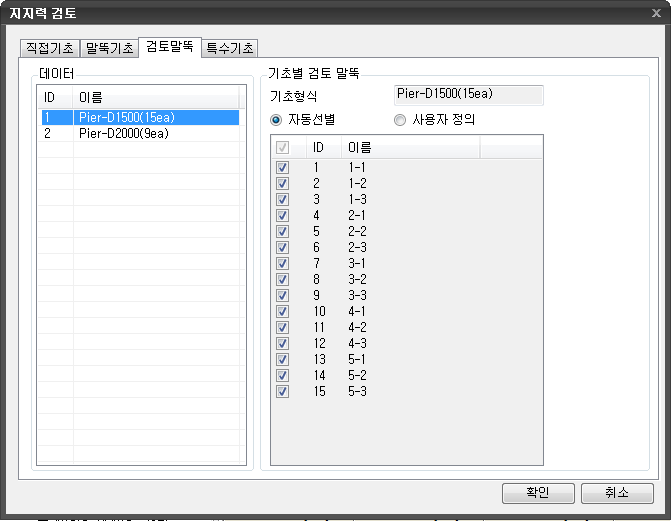

지지력검토-검토말뚝
- 데이터
  - 사용자가 작성한 기초형식의 목록이 보여집니다.
- 기초별 검토말뚝
  - 데이터에서 선택한 기초형식의 구성 말뚝들에 대한 지지력 검토 대상 말뚝을 선정합니다.
- 기초형식
  - 데이터에서 선택한 기초형식의 이름이 나타나며, 선택된 기초형식의 구성 말뚝들이 리스트로 보여집니다.
- 자동선별
  - 말뚝선택의 체크선택이 비활성화 되고 자동으로 말뚝의 길이별, 경사별로 대효형식을 만들어서 검토말뚝으로 선별합니다.
- 사용자 정의
  - 사용자가 검토하고자 하는 말뚝을 직접 선택합니다.

클릭하는 경우 적용한 설정한 지지력 및 말뚝의 검토항목이 저장된 후 대화상자가 종료됩니다.
키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

최종 수정일: 2026-03-25
