침하계산위치 Home > SoilWorks > 연약지반(SoftGround) > 1차원 압밀 > 경계 > 침하계산위치

항목	내용
기능	압밀해석 결과를 검토할 위치를 설정합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 1차원 압밀 > 해석 > 침하계산위치 Command Line : DefineCalculationPositions 을 입력합니다.

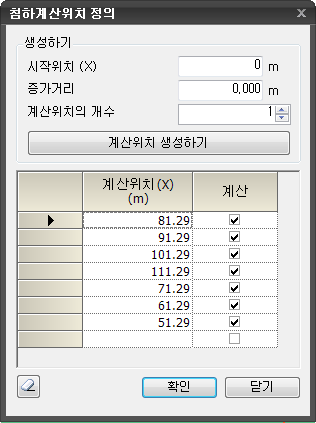

계산위치 정의

생성하기

• 일정위치에서 시작하여 동일간격의 침하계산 위치를 설정합니다.
  • 시작위치
    • 등간격 검토위치의 시작위치(X좌표)를 입력합니다.
  • 증가거리
    • 검토간격을 입력합니다.(+ : 시작위치에서 → 방향, - : 시작위치에서 ← 방향)
  • 계산위치의 개수
    • 자동 생성될 검토위치의 수를 입력합니다.

계산위치 생성하기

• 생성하기에 의하여 자동생성된 검토위치가 나타납니다.
• 임의의 검토위치일 경우 사용자가 직접입력하여 설정할 수 있습니다.
  • 계산 선택
    • 설정한 위치에서의 계산을 실행합니다.
  • 계산 선택해제
    • 위치를 설정하여지만 계산을 실행하지 않으며 해석 결과에 나타나지 않습니다.

• 설정한 계산위치가 초기화 상태로 전환됩니다.
• 클릭하는 경우 요소가 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
