등위선 Home > SoilWorks > 사면(Slope) > 결과 > 특성윈도우 > 등위선

항목	내용
기능	동일한 결과값을 선으로 확인하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	특성윈도우 > 등위선

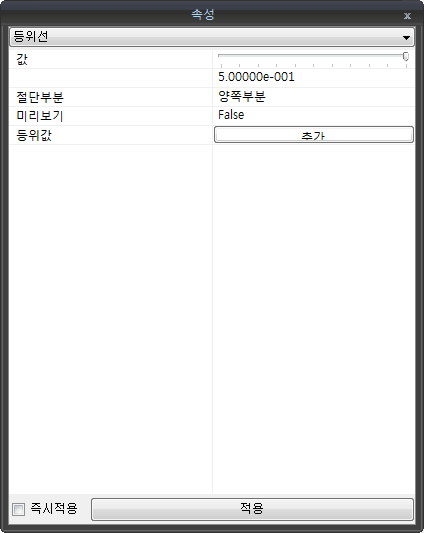

등위선

값

• 등위선으로 확인할 값을 Drag Bar로 조정하여 지정하거나, 직접 입력합니다.

절단부분

• 지정된 값을 표현하는 방식을 선택합니다.

  • 상위값 부분

    • '값'보다 큰 결과 영역만 화면상에 표시합니다.

  • 하위값 부분

    • '값'보다 작은 영역만 화면상에 표시합니다.

  • 양쪽부분

    • '값'에 해당하는 결과만 화면상에 표시합니다.

미리보기

• '값'에 입력된 값을 결과정보에 표시합니다.

등위값

• '추가'를 클릭하면 '값'을 여러 개 저장할 수 있으며, 체크한 '값'들에 대해서만 결과정보에 표시됩니다.

즉시적용

• 상세 항목에서 변경한 사항이 결과정보에 즉시적용됩니다.

적용

• 상세 항목에서 변경한 사항을 결과정보에 적용합니다.
