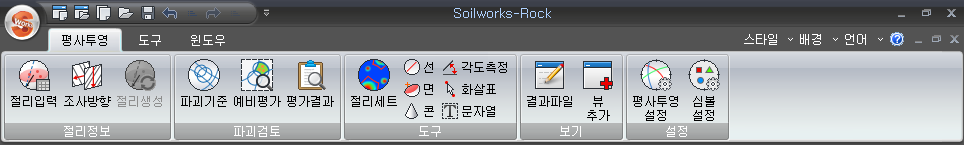

콘 Home > SoilWorks > SoilWorks-Rock > 평사투영 > 도구 > 콘

개요

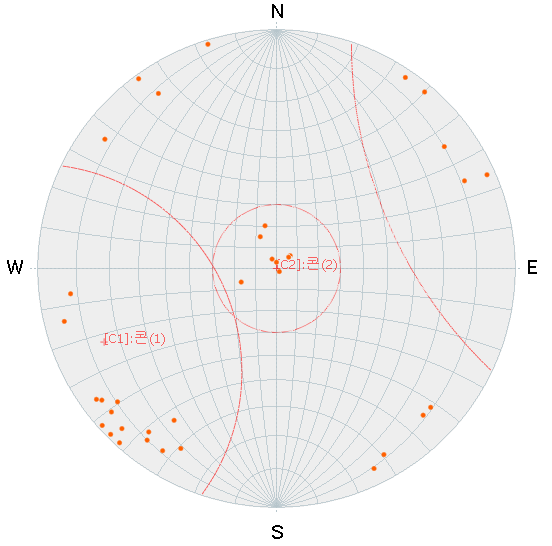

• 침강방향/침강각을 중심으로 입력된 각도 범위의 절리정보 자취를 이은 것으로 소원을 도시할 때 사용되는 기능입니다.
• 마우스 포인터 위치에 따라 도시될 콘(소원)을 미리보기 할 수 있습니다.
• 콘의 중심은 3차원 벡터성분을 가지고 있으므로 평사투영망에 투영 시 나타나는 콘의 중심 위치는 도시된 소원의 기하학적 중심과 일치하지 않습니다.
• (침강각이 90도일 경우 제외)

참고사항

• 1.평사투영 설정의 평사투영망 종류에 따라 등각 투영망(Equal angle)일 경우 원과 같으며, 등면적 투영망(Equal area)일 경우 타원의 형태가 됩니다.
• 2.침강방향/침강각(콘의 중심)과 평사투영망의 중심을 지나선 선을 기준으로 입력된 각도만큼 절리정보를 회전시킨 자취로 콘의 중심이 적도부근에 위치할 경우 반대영역에도 도시됩니다.

상세설명
