자동요소망 Home > SoilWorks > 연약지반(SoftGround) > 모델 > 요소망 > 자동요소망

항목	내용
기능	자동요소망은 폐합된 영역(선 혹은 면)을 선택한 후 요소망의 형태와 크기를 입력하여 자동으로 요소망을 생성하는 방식입니다. 자동요소망은 2차원뿐만 아니라 1차원 선요소에 대해서도 요소망을 생성할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소망 > 자동요소망

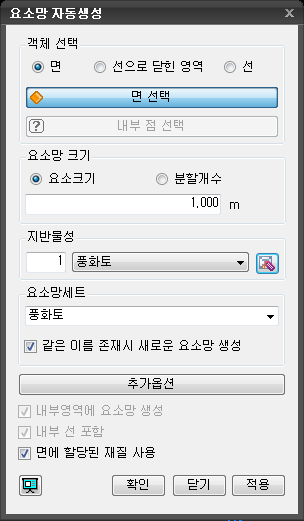

요소망 자동생성

객체선택

면

• 면을 선택해서 요소망을 생성합니다.

선으로 닫힌 영역

• 선으로 닫힌 영역(Area)을 선택해서 요소망을 생성합니다.

선

• 선을 선택해서 요소망을 생성합니다.

요소망크기

분할간격

• 요소의 분할 간격을 입력합니다.

분할개수

• 요소의 분할 개수를 입력합니다.

지반물성

• 요소망에 할당할 지반물성을 선택합니다. 면과 선으로 닫힌 영역을 객체로 선택하는 경우 활성화됩니다.
• 추가로 지반재질을 입력하거나 수정, 삭제가 필요한 경우 우측의 지반재질 정의 버튼을 이용합니다. (모델 > 재질속성 > 지반물성을 호출합니다.)

구조특성

• 요소망에 할당할 구조특성을 선택합니다. 선을 객체로 선택하는 경우 활성화됩니다.
• 추가로 구조부재특성을 입력하거나 수정, 삭제가 필요한 경우 우측의 구조부재특성 정의 버튼을 이용합니다. (모델 > 재질속성 > 구조특성을 호출합니다.)

요소망세트

이름

• 요소망세트의 이름을 입력합니다.

같은 이름 존재시 새로운 요소망 생성

• 요소망세트에 동일한 이름으로 등록된 요소망세트가 존재할 경우, 별도의 요소망세트로 등록합니다.
• 추가옵션보다 우선 적용됩니다.
• 예를 들어, 같은 이름 존재시 새로운 요소망 생성 옵션이 해제되고 각 요소망을 독립적으로 생성 옵션이 체크된 경우라면 같은 이름의 요소망세트에 병합된 상태로 요소가 생성됩니다. 즉, 추가옵션보다 별도의 요소망세트를 등록하지 않은 것이 우선 적용됩니다.

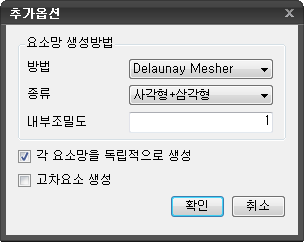

추가옵션

추가옵션

요소망

• 요소망 생성에 사용할 요소망 생성 알고리즘을 선택합니다.
  • Loop Mesher
    • Loop Mesher 생성 알고리즘을 사용합니다.
  • Grid Mesher
    • Grid Mesher 생성 알고리즘을 사용합니다.
  • Delaunay Mesher
    • Delaunay Mesher 생성 알고리즘을 사용합니다.

종류

• 요소망 생성에 사용할 요소망의 종류를 선택합니다.
  • 사각형
    • 사각형 요소로 구성된 요소망을 생성합니다.
  • 사각형 + 삼각형
    • 사각형 요소와 삼각형 요소가 혼합된 요소망을 생성합니다.
  • 삼각형`
    • 삼각형 요소로 구성된 요소망을 생성합니다.

내부조밀도

• 요소망의 조밀도 정도를 지정합니다. 조밀도의 입력 범위는 0.5~2이며, 작은 값일수록 조밀한 요소망이 생성되고 큰 값일수록 듬성한 요소망이 생성됩니다.

각 요소망을 독립적으로 생성

• 복수의 면(Area), 선(Edge)를 선택해 요소망을 생성하는 경우 작업트리에 독립적으로 등록시키는 기능입니다.

고차요소 생성

• 고차요소를 생성하는 기능입니다.

내부영역에 요소망 생성

• 요소망 생성 시 선택한 영역이 내/외부 두 구역에 존재하는 경우 옵션을 체크함으로써 두 영역 모두 요소망을 생성하는 기능입니다.

내부 선 포함

• 영역을 구성하는 엣지는 아니지만, 영역의 내부에서 요소망에 반영되어야 하는 엣지를 선택합니다.

면/선에 할당된 재질 사용

• 요소망 자동생성에서 선택된 재질이 아닌 면/선에 할당된 재질로 요소망세트를 생성합니다.

• 클릭하는 경우 요소망이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 누르는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 요소망이 생성된 후 다시 면 선택 상태로 전환됩니다.

참고사항

• Loop Mesher

  • Loop Mesher 알고리즘을 통해 요소망을 생성합니다. Loop 방식을 사용하는 경우 사각형 요소망 혹은 삼각형 요소망을 생성합니다.

• Grid Mesher

  • Grid Mesher 알고리즘을 통해 요소망을 생성합니다. Grid 방식을 사용하는 경우 사각형·삼각형 혼합 요소망 혹은 삼각형 요소망을 생성합니다.

• Delaunay Mesher

  • Delaunay Mesher 알고리즘을 통해 요소망을 생성합니다. Delaunay 방식은 삼각형 + 사각형 혼합 요소망 또는 사각형 요소망을 생성할 수 있습니다.
