이력그리기 Home > SoilWorks > 동해석(Dynamic) > 결과 > 시간이력결과 > 이력그리기

항목	내용
기능	시간이력해석 결과를 시간스텝 별로 컨투어로 확인하고, 애니메이션 동작으로 결과를 확인합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인 메뉴 : 결과 > 시간이력 결과 > 이력 그리기 Command Line : THResultPlot를 입력합니다.

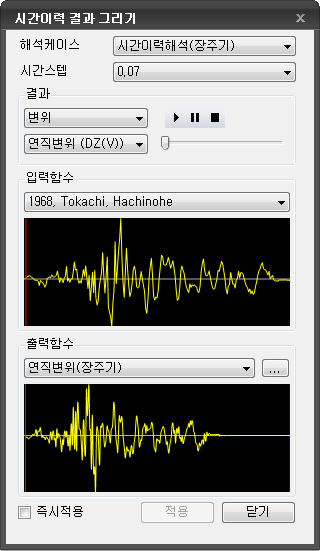

시간이력결과 그리기

해석 케이스

• 시간스텝 별 결과를 확인하려는 해석 케이스를 선택합니다.
• (시간이력해석이 완료된 해석 케이스만 리스트로 출력됩니다.)

시간스텝

• 시간이력해석 하중세트에서 설정한 끝시간, 시간증분량, 출력증분스텝 개수에서 설정한 시간스텝을 지정합니다.

결과

• 확인하려는 결과 항목을 선택합니다.
  • 변위 : DX(V), DZ(V), DXZ(V), RY(V)
  • 속도 : VtX(V), VtZ(V), VtXZ(V), VrY(V)
  • 가속도 : AtX(V), AtZ(V), AtXZ(V), ArY(V)
  • 지반요소 응력 : SXX, SYY, SZZ, SXZ
  • 보요소 부재력 : Nx, Qz, My
  • 트러스 : Sx, Nx

입력함수

• 해석 케이스에 반영된 시간이력함수 를 확인할 수 있습니다.
• 시간스텝에서 정의된 시간을 입력함수에서 확인 가능하며, 입력함수에서 선택한 시간이 시간스텝에 반영되어 결과를 출력해 줍니다.

출력함수

• 시간이력결과함수 에서 지정된 함수를 확인할 수 있습니다.
• 시간스텝에서 정의된 시간을 출력함수에서 확인 가능하며, 출력함수에서 선택한 시간이 시간스텝에 반영되어 결과를 출력해 줍니다.

• 선택된 시간스텝부터 끝시간까지 시간스텝 별 결과를 반복적으로 출력해 줍니다.
• 시간스텝 별로 출력되는 결과를 일시정지 합니다.
• 시간스텝 별로 출력되는 결과를 중지 합니다.

즉시적용

• 선택한 시간스텝, 결과를 즉시 출력해 줍니다.

• 클릭하는 경우 선택한 시간스텝, 결과가 반영 됩니다.
• 클릭하는 경우 대화창이 종료됩니다.
