구조특성 Home > SoilWorks > 기초(Foundation) > 기초 > 재질속성 > 구조특성

항목	내용
기능	수치해석을 수행하기 위해 구조재료의 물성을 정의하기 위한 기능입니다. 선으로 표현되는 구조요소의 재질을 입력하는 경우 재료의 물성인 재질과 동시에 단면정보를 입력해야 합니다. (Geogrid, Interface요소 제외)
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 재질속성 > 구조특성 모델정보 : Context Menu 호출 (선 객체, 혹은 요소망세트 상에서 Context Menu 호출 시) 작업트리 : Context Menu 호출 (작업트리 > 재질속성 > 구조특성 에서 Context Menu 호출 시) Command Line : Structural Property를 입력합니다.

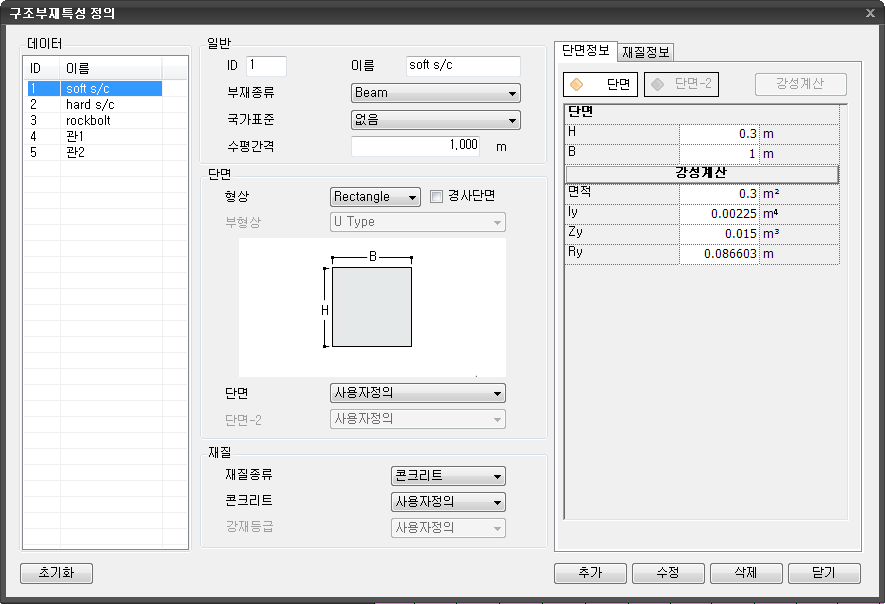

구조부재특성 정의

데이터

• 입력된 구조부재특성이 표시됩니다. 데이터를 선택해 수정할 수 있습니다.

일반

ID

• 재료특성 데이터의 번호가 표시됩니다. 사용자가 재료특성을 정의하는 순서대로 번호가 부여됩니다.

이름

• 재료특성 데이터의 이름을 입력합니다.

부재종류

• 구조부재의 종류를 선택합니다. 선택한 모듈에 따라서 선택할 수 있는 모델종류가 다르며, 선택한 부재종류에 따라서 입력하는 물성도 변경됩니다.

사면모듈

압밀모듈

기초모듈

동해석모듈

색상

• 우측의 를 클릭하여해당 구조특성 데이터가 정의된 요소의 색깔을 정의합니다.

국가표준

• 공칭규격을 정의합니다.

수평간격

• 구조부재의 길이방향 설치간격을 정의합니다.

단면

• 부재종류에서 선택한 구조재료의 단면을 지정합니다. 단면의 특성은 우측의 단면정보 탭에서 수정합니다.

• 형상

  • 단면 형상을 선택합니다.

    • 강관말뚝 : Pipe

    • PHC말뚝 :PHC Pile / EXT-S Pile / EXT-HD Pile / EXT-HDR Pile / EXT-HC Pile / EXT-HCD Pile / EXT-HCR Pile / EXT-HCDR Pile

    • SAP : SAP

    • 지반보강말뚝 : PF

    • 사용자정의말뚝 : Round, Rectangle, Pipe, H, 사용자정의

단면정보

• 선택한 부재종류와 단면 형상에 따라서 치수를 입력합니다. 그림을 참고하여 치수를 입력하면 강성계산은 자동으로 실행되며 직접 입력해야하는 강성도 존재합니다.

  • 강관말뚝



    • D : 요소의 지름을 입력합니다.

    • 면적 : 요소의 단면적을 입력합니다.

    • Iy : 요소좌표계 y축에 대한 단면 2차 모멘트를 입력합니다.

    • Zy : 요소좌표계 y축방향의 전단에 대한 유효전단면적을 입력합니다.

    • Ry : 요소좌표계 y축방향의 회전반경을 입력합니다.

  • PHC말뚝



    • D : 요소의 지름을 입력합니다.

    • 면적 : 요소의 단면적을 입력합니다.

    • Iy : 요소좌표계 y축에 대한 단면 2차 모멘트를 입력합니다.

    • Zy : 요소좌표계 y축방향의 전단에 대한 유효전단면적을 입력합니다.

    • Ry : 요소좌표계 y축방향의 회전반경을 입력합니다.

  • 현장타설말뚝



    • D : 요소의 지름을 입력합니다.

    • 면적 : 요소의 단면적을 입력합니다.

    • Iy : 요소좌표계 y축에 대한 단면 2차 모멘트를 입력합니다.

    • Zy : 요소좌표계 y축방향의 전단에 대한 유효전단면적을 입력합니다.

    • Ry : 요소좌표계 y축방향의 회전반경을 입력합니다.

  • SAP



    • D1 : 파일의 직경을 입력합니다.

    • D2 : 스크류의 직경을 입력합니다.

    • 면적 : 요소의 단면적을 입력합니다.

    • Iy : 요소좌표계 y축에 대한 단면 2차 모멘트를 입력합니다.

    • Zy : 요소좌표계 y축방향의 전단에 대한 유효전단면적을 입력합니다.

    • Ry : 요소좌표계 y축방향의 회전반경을 입력합니다.

  • 사용자정의말뚝



    • D : 요소의 지름을 입력합니다.

    • 면적 : 요소의 단면적을 입력합니다.

    • Iy : 요소좌표계 y축에 대한 단면 2차 모멘트를 입력합니다.

    • Zy : 요소좌표계 y축방향의 전단에 대한 유효전단면적을 입력합니다.

    • Ry : 요소좌표계 y축방향의 회전반경을 입력합니다.

재질

• 선택한 부재종류와 단면 형상에 따라서 재질과 등급을 선택합니다. 세부 물성은 우측의 재질정보 탭에서 수정합니다.

재질정보

• 선택한 구조재료(콘크리트, 강재, 사용자정의 등)의 재질정보를 수정합니다.

  • 강관말뚝



    • 탄성계수 : 재료의 탄성계수를 입력합니다.

    • 포아송비 : 재료의 포아송비를 입력합니다.

    • 단위중량 : 재료의 단위중량을 입력합니다.

    • 열탄성계수 : 재료의 열탄성계수를 입력합니다.

    • 허용압축응력 : 재료의 허용압축응력을 정의합니다.

    • 허용인장응력 : 재료의 허용인장응력을 정의합니다.

    • 허용전단응력 : 재료의 허용전단응력을 정의합니다.

  • PHC말뚝



    • 탄성계수 : 재료의 탄성계수를 입력합니다.

    • 포아송비 : 재료의 포아송비를 입력합니다.

    • 단위중량 : 재료의 단위중량을 입력합니다.

    • 열탄성계수 : 재료의 열탄성계수를 입력합니다.

    • Fck : 설계강도를 입력합니다.

  • 현장타설말뚝



    • 탄성계수 : 재료의 탄성계수를 입력합니다.

    • 포아송비 : 재료의 포아송비를 입력합니다.

    • 단위중량 : 재료의 단위중량을 입력합니다.

    • 열탄성계수 : 재료의 열탄성계수를 입력합니다.

    • 허용압축응력 : 재료의 허용압축응력을 정의합니다.

    • 허용인장응력 : 재료의 허용인장응력을 정의합니다.

    • 허용전단응력 : 재료의 허용전단응력을 정의합니다.

  • SAP



    • 탄성계수 : 재료의 탄성계수를 입력합니다.

    • 포아송비 : 재료의 포아송비를 입력합니다.

    • 단위중량 : 재료의 단위중량을 입력합니다.

    • 열탄성계수 : 재료의 열탄성계수를 입력합니다.

    • 허용압축응력 : 재료의 허용압축응력을 정의합니다.

    • 허용인장응력 : 재료의 허용인장응력을 정의합니다.

    • 허용전단응력 : 재료의 허용전단응력을 정의합니다

  • 사용자정의말뚝



    • 탄성계수 : 재료의 탄성계수를 입력합니다.

    • 포아송비 : 재료의 포아송비를 입력합니다.

    • 단위중량 : 재료의 단위중량을 입력합니다.

    • 열탄성계수 : 재료의 열탄성계수를 입력합니다.

    • 허용압축응력 : 재료의 허용압축응력을 정의합니다.

    • 허용인장응력 : 재료의 허용인장응력을 정의합니다.

    • 허용전단응력 : 재료의 허용전단응력을 정의합니다.

말뚝시공법

• 기초 모듈에서 사용되는 항목으로 말뚝의 시공법을 선택합니다. 현장타설말뚝인 경우 비활성화 됩니다.

  • 시공방법 : 시공방법을 선택합니다.

    • 항타공법 : 말뚝의 시공공법을 항타공법으로 설정합니다.

    • 내부굴착공법 : 말뚝의 시공공법을 내부굴착공법으로 설정합니다.

  • 선단처리방식 : 선단처리방식을 선택합니다. 시공방법이 내부굴착공법일 경우만 활성화 됩니다.

    • 최종타격공법 : 말뚝의 선단처리방식을 최종타격공법으로 설정합니다.

    • 분출교반방식 : 말뚝의 선단처리방식을 분출교반방식으로 설정합니다.

    • 콘크리트타설 : 말뚝의 선단처리방식을 콘크리트타설로 설정합니다.

  • 선단 지지면적 : 지지력 계산시 선단 면적의 고려방식을 결정합니다.(강관말뚝 / PHC말뚝 타입인 경우 선택)

    • 순단면 : 중공(Cylindrical) 형태의 면적만을 지지력 계산시 고려합니다.

    • 폐단면 : 흙(혹은 암)으로 채워진 선단부의 면적을 모두 고려하여 지지력을 계산합니다.

• 대화상자가 초기화 상태로 전환됩니다.

• 클릭하는 경우 새로운 구조부재특성이 추가됩니다.

• 클릭하는 경우 작성된 구조부재특성이 변경됩니다.

• 클릭하는 경우 작성된 구조부재물성이 삭제됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
