시드정보입력 Home > SoilWorks > 터널(Ground) > 모델 > 요소망 > 시드정보입력

항목	내용
기능	요소망 생성 전 사용자가 원하는 크기, 간격으로 요소망의 조밀도를 정의하기 위한 기능입니다. 자동요소망 혹은 Smart Mesh의 방식으로 요소망을 생성하게 되면, 인접한 요소들의 크기 차에 따라 자동으로 Refinement 과정을 거치게 되나, 고급 해석자의 경우 원하는 형태로 요소망을 구성하고자 하며, 이때 활용할 수 있습니다. 사상요소망 방식으로 요소망을 생성하고자 하는 경우에는 생성할 선으로 닫힌 영역에 대해 반드시 정확한 시드정보가 입력되어 있어야 합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소망 > 시드정보입력

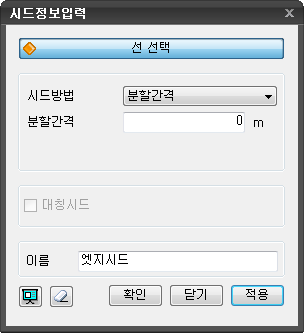

엣지시드

시드방법

• 엣지시드의 입력방식을 선택합니다.

분할간격

• 요소의 길이를 입력하여 크기제어 정보를 생성합니다.

분할개수

• 분할개수를 입력하여 크기제어 정보를 생성합니다.

선형변화 (길이)

• 시작, 끝의 길이와 간격을 입력하여 크기제어 정보를 생성합니다. (간격은 입력하지 않아도 됩니다.)

선형변화 (비율)

• 시작, 끝의 길이의 비율과 간격을 입력하여 크기제어 정보를 생성합니다.

대칭시드

• 이 옵션에 체크한 경우 대칭 크기제어 정보가 입력됩니다.

이름

• 엣지시드의 이름을 입력합니다.

• 미리보기를 클릭하여 시드정보입력을 확인할 수 있습니다.

• 대화상자가 초기화 상태로 전환됩니다.

• 클릭하는 경우 시드정보가 입력된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 시드정보가 입력된 후 다시 선 선택 상태로 전환됩니다.
