원호통과제한 Home > SoilWorks > 사면(Slope) > 한계평형법 > 경계 > 원호통과제한

항목	내용
기능	사면안정해석(SAM, LEM)시 원호파괴면 또는 파괴면자동탐색 경계를 이용하여 가상파괴면을 설정하는데, 그 중 유효한 경계의 범위를 설정하는 기능입니다. 해석케이스 생성시 해석에 사용할 데이터에 원호파괴면 또는 파괴면자동탐색과 함께 활성화시키는 방법으로 사용합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 한계평형법 > 경계 > 원호통과제한 Command : LimitCircularSurface"

원호통과제한 - 전체원호제한

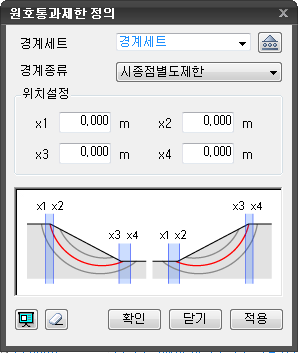

원호통과제한 - 시종점별도제한

경계세트

• 원호파괴면 경계조건이 속할 경계세트의 이름을 입력합니다.
• 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다.

경계종류

• 유효한 원호파괴면의 범위를 지정하는 방식은 전체원호제한 방식과 시종점별도제한 방식 두 가지로 설정할 수 있습니다.
  • 전체원호제한
    • 원호의 시작점과 끝점의 x좌표가 모두 x1과 x2 사이에 존재하는 원호만 유효한 원호로 설정하여 계산하는 방식입니다.
  • 시종점별도제한
    • 원호의 시작점은 x1, x2 사이에, 원호의 끝점은 x3, x4 사이에 존재하는 원호만 유효한 원호로 설정하여 계산하는 방식입니다.
    • 이때 원호의 시작점/끝점은 사면방향과 관계없이 좌측을 시작점, 우측을 끝점으로 간주하며, x1 ≤ x2 ≤ x3 ≤ x4의 순서로 값을 입력해야만 합니다.

• 미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.
• 대화상자가 초기 상태로 전환됩니다.
• 클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 하중이 생성된 후 다시 경계세트 입력상태로 전환됩니다.
