자중 Home > SoilWorks > 터널(Ground) > 하중 & 경계조건 > 하중 > 자중

항목	내용
기능	사용자가 모델에 자중을 생성하는 경우 활용하는 기능입니다. 자중은 방향계수를 입력하여 생성하며, 시공단계 중 첫 단계에 자중을 활성화 한 경우 요소가 추가됨에 따라서 자동적으로 자중이 부여됩니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 기하형상 > 하중 > 자중 Command Line : SelfWeight를 입력합니다.

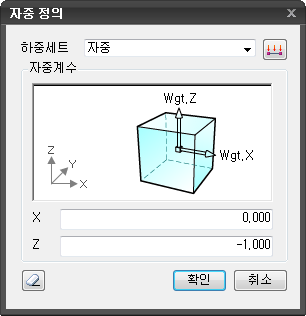

자중 정의

하중세트

• 자중이 속할 하중세트를 선택합니다. 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.

• 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 버튼을 이용합니다.

자중계수

• 자중계수를 입력합니다. SoilWorks 상에서 자중은 X방향과 Z방향으로 입력할 수 있습니다.

• 대화상자가 초기 상태로 전환됩니다.

• 클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

• 자중의 방향은 좌표계 +(상,우), -(하,좌) 부호를 적용합니다. 일반적인 중력방향 자중은 Z방향으로 -1(기본설정)만큼 작용하게 됩니다.
