디스플레이 설정 Home > SoilWorks > SoilWorks-Rock > 도구 > 설정 > 디스플레이 설정

개요

• 평사투영, 한계평형법의 모든 레이어(레이블) 색상, 크기, 두께 및 보이기/감추기, 보기모드를 설정하는 기능입니다.
• 변경된 설정은 프로젝트파일 내에 생성된 모든 파일에 일괄 적용되며 새로 생성되는 파일에도 자동으로 적용됩니다.

상세설명

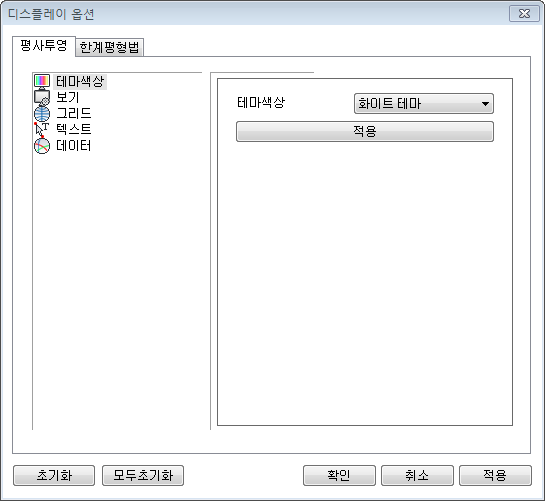

1.평사투영

테마 색상	- 평사투영망 색상의 전체 테마를 설정합니다. - 설정된 테마색상에 따라 하단의 모든 레이어의 초기색상이 설정됩니다. - (테마색상에 가장 적합한 색상으로 구성되어 있습니다.)
보기	- 평사투영망 배경, 로즈다이어그램, 극점 선택 시 선택된 극점의 색상을 설정합니다.
그리드	- 평사투영 그리드 및 내부/외부/중심 그리드의 색상과 보이기/감추기를 설정합니다. - 평사투영망/내부그리드의 경우 툴바에서 보이기/감추기 할 수 있습니다.
텍스트	- N,S,E,W 방위표시의 보이기/감추기 설정과 색상을 변경합니다. - 로즈다이어그램의 스케일 표시 및 색상을 설정합니다. - 심볼표기 또는 컨투어 표기 시 범례의 글자크기 및 색상을 설정합니다. - 화살표와 추가된 문자열의 색, 크기 및 두께를 설정합니다. - 범례 상단의 SoilWorks 로고표시의 보이기/감추기를 설정합니다.
데이터	- 입력된 절리정보 및 추가된 레이어 세트의 색상을 설정합니다. - 전체절리 평균 극점 및 면(대원)의 색상을 설정합니다. - 파괴유형 > 파괴기준은 파괴기준에 의해 도시되는 선, 면, 콘, 데일라이팅 전체 색상을 설정합니다. - 파괴유형 > 예비평가는 예비평가에 의해 Highlight되는 파괴영역의 색상을 설정합니다.

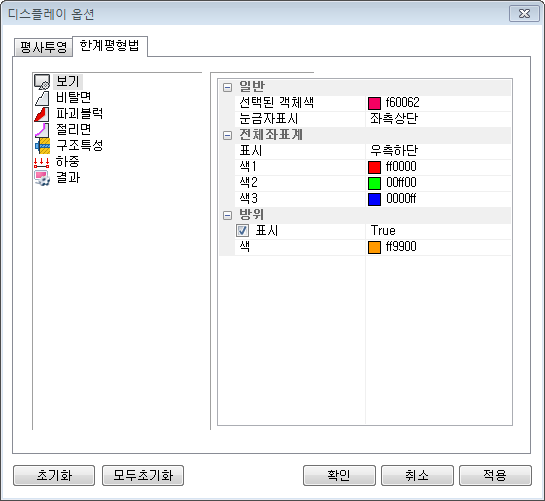

2.한계평형

보기	- 눈금자표시의 보이기/감추기를 설정합니다. - 전체좌표계 X, Y, Z 보이기/감추기를 설정하고 각 좌표계의 색상을 변경할 수 있습니다. - 비탈면의 경사방향에 대한 진북표시의 보이기 / 감추기 및 색상을 설정합니다. - (진북표시는 X-Y 평면상에 표시됩니다.)
비탈면	- 비탈면의 색상을 설정합니다. - 보기모드를 면(쉐이딩), 선(와이어프레임) 보이기 중 선택할 수 있습니다. - 각 보기모드별 투명도를 설정합니다. - 비탈면의 밑면과 / 뒷면을 추가로 표시할 수 있습니다.
파괴블럭	- 형성된 쐐기와 비탈면이 만나는 면의 색상을 설정합니다. - 보기모드를 면(쉐이딩), 선(와이어프레임) 보이기 중 선택할 수 있습니다. - 각 보기모드별 투명도를 설정합니다.
절리면	- 절리면과 인장균열면의 색상을 각각 설정할 수 있습니다. - 보기모드를 면(쉐이딩), 선(와이어프레임) 보이기 중 선택할 수 있습니다. - 각 보기모드별 투명도를 설정합니다. - 쐐기파괴의 경우 두 절리면의 표시(J1, J2)를 보이기 / 감추기 할 수 있으며 표시글자색상을 변경할 수 있습니다.
구조특성	- 보강재 특성별 색상을 설정합니다. - 그라우팅(정착장) 영역의 경우 회색으로 기본설정 됩니다. - ID 색 / 크기 : 보강재 위치 편집 시 View에 표기되는 ID의 색상과 크기를 조절할 수 있습니다.
하중	- 하중 종류별 레이블(화살표) 색상을 설정합니다. - 화살표크기(하중크기)를 변경할 수 있습니다.
결과	- 결과표시를 보이기 / 감추기 할 수 있습니다. - 법선작용력, 활동력, 저항력의 화살표 색상을 변경합니다. - 화살표 크기 및 결과 값의 글자크기를 설정합니다. - 모델뷰에 안전율을 표시할 수 있으며, 표시위치로 '좌측상단', '우측상단'을 결정할 수 있습니다. - 안전율 텍스트의 색과 크기를 설정할 수 있습니다.
