실행방법

• 실행경로 : 메인 메뉴에서 [그리기] > [경계]

• 명령어 : BOUNDARY

• 단축키 : BO

관련기능

명령행

상세설명

• 닫힌 영역 내에서 점을 지정하여 영역객체 또는 폴리선을 작성합니다.
• 미리 경계를 만들어 해치나 그라데이션 작업을 할 때 유용한 기능입니다.
• 복잡한 공간을 하나의 폐쇄 경계로 작성합니다.

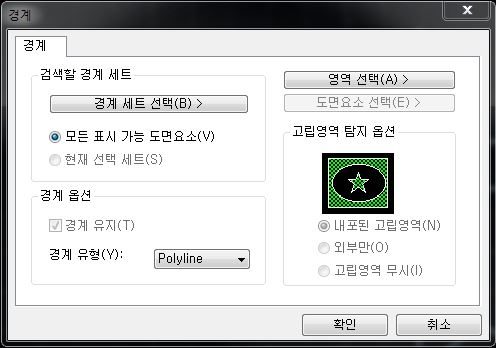

• 경계 작성 대화상자가 표시됩니다.

검색할 경계 세트

• 지정된 점으로부터 경계를 정의할 때 BOUNDARY가 분석하는 객체 세트를 정의합니다.

경계옵션

• 새 경계 객체의 유형을 조정합니다.
• 경계를 유지여부와 만들어진 경계를 어떤 객체 유형(영역 또는 폴리선)으로 작성할 것인지 선택합니다.

영역 선택(A)

• 지정된 점을 기준으로 닫힌 영역을 구성하는 기존 객체로부터 경계를 결정합니다.

고립영역 탐지 옵션

• BOUNDARY 명령이 고립영역이라는 닫힌 내부 경계를 탐지할지 여부를 조정합니다.
