기타 Home > SoilWorks > 터널(Ground) > 결과 > 특성윈도우 > 기타

항목	내용
기능	후처리 출력과 관련하여 기타 옵션들을 지정합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	특성윈도우 > 기타

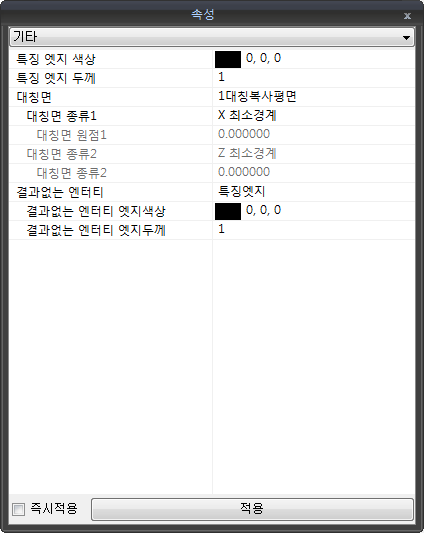

기타

특징 엣지 색상

• 특징 엣지의 색상을 지정합니다.
• (결과 > 상세결과 : 엣지형식이 '특징 엣지'로 선택되어 있어야 반영됩니다.)

특징 엣지 두께

• 특징 엣지의 두께를 지정합니다.
• (결과 > 상세결과 : 엣지형식이 '특징 엣지'로 선택되어 있어야 반영됩니다.)

대칭면

• (결과 > 상세결과 : 표시모드에서 '대칭면'이 선택되어 있어야 반영됩니다.)

  • 1대칭 복사평면

    • 대칭면을 1개 지정합니다.

  • 2대칭 복사평면

    • 대칭면을 2개 지정합니다.

대칭면 종류 1,2

• X 최소경계

  • 전체모델에서 최소 X 값을 기준으로 대칭면을 표현합니다.

• X 최대경계

  • 전체모델에서 최대 X 값을 기준으로 대칭면을 표현합니다.

• Z 최소경계

  • 전체모델에서 최소 Z 값을 기준으로 대칭면을 표현합니다.

• Z 최대경계

  • 전체모델에서 최대 Z 값을 기준으로 대칭면을 표현합니다.

• XY평면

  • XY 평면을 기준으로 대칭면이 표현되며, 기준점은 '대칭면 원점'에서 입력할 수 있습니다.

• YZ평면

  • YZ 평면을 기준으로 대칭면이 표현되며, 기준점은 '대칭면 원점'에서 입력할 수 있습니다.

결과없는 엔터티

• 결과값이 없는 영역의 보기 방식을 지정합니다.

  • 최소

    • 결과값이 없는 영역을 컨투어의 최소값과 동일하게 표현합니다.

  • 최대

    • 결과값이 없는 영역을 컨투어의 최대값과 동일하게 표현합니다.

  • 0값

    • 결과값이 없는 영역을 '0' 값으로 표현합니다.

  • 제외

    • 결과값이 없는 영역을 컨투어에서 제외합니다.

  • 특징엣지

    • 결과값이 없는 영역을 특징엣지로 표현합니다.

  • 요소망엣지

    • 결과값이 없는 영역을 요소망엣지로 표현합니다.

결과없는 엔터티 엣지색상

• '결과없는 엔터티'가 '특징엣지'와 '요소망엣지'일 경우 엣지의 색상을 지정합니다.

결과없는 엔터티 엣지두께

• '결과없는 엔터티'가 '특징엣지'와 '요소망엣지'일 경우 엣지의 두께를 지정합니다.

즉시적용

• 상세 항목에서 변경한 사항이 결과정보에 즉시적용됩니다.

적용

• 상세 항목에서 변경한 사항을 결과정보에 적용합니다.
