온도경사하중 Home > SoilWorks > 연약지반(SoftGround) > 하중 & 경계조건 > 하중 > 온도경사하중

항목	내용
기능	열응력해석을 위해 보요소 또는 판요소의 상단 및 하단에 온도차를 입력하는 기능입니다. 온도경사하중은 보요소에만 적용할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 > 하중 > 온도경사하중 Command Line : TemperatureGradient를 입력합니다.

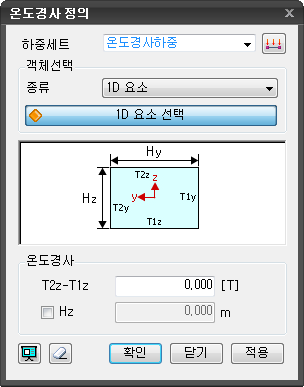

온도경사하중 정의

하중세트

• 온도경사하중이 속할 하중세트를 선택합니다. 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.

• 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 버튼을 이용합니다.

객체선택

• 온도경사하중을 할당할 객체를 선택합니다.

요소

• 요소에 온도경사하중을 입력합니다.

선

• 선에 온도경사하중을 입력합니다.

온도경사

• 절점온도를 입력합니다..

T2z-T1z

• T2z 단면과 T1z 단면의 온도차이를 입력합니다.

Hz

• 입력한 보요소의 단면정보를 그대로 활용합니다. 체크해제하는 경우 요소좌표계 z방향의 최외단간의 거리를 입력할 수 있습니다.

• 미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.

• 대화상자가 초기 상태로 전환됩니다.

• 클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 하중이 생성된 후 다시 요소 선택 상태로 전환됩니다.
