최적배치 Home > SoilWorks > 설계 > 보강재 설계 > 최적배치

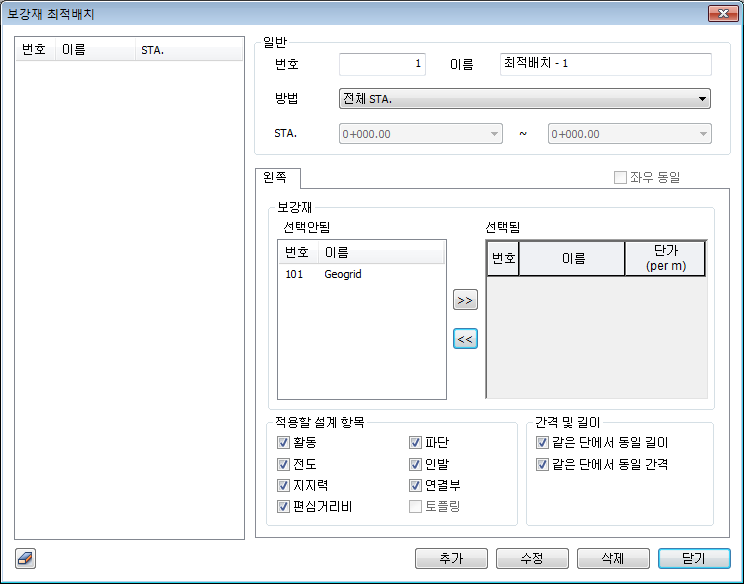

리본 메뉴의 최적배치 아이콘

개요

• 최적설계 알고리즘을 통하여 설계기준을 만족하고 최소 비용으로 설치 가능한 보강재 배치 결과를 도출합니다 .
• 이 때 사용하는 최적설계 알고리즘은 Genetic Algorithm 으로 , 자연의 진화과정을 모사하여 최적설계를 수행하고 mutation, selection, crossover 등의 경험적인 방법을 활용하여 최적설계 문제나 탐색 문제에 대응하는데 이용하고 있습니다 .

상세정보

구분	상세설명
방법	'전체 STA.', '부분 STA.' 을 선택할 수 있습니다. '전체 STA.' 은 옹벽형상계획에 정의된 전체 구간에 대해 보강재를 배치하게 되고, '부분 STA.' 은 시점구간과 종점구간을 정의하여 보강재를 배치하게 됩니다.
보강재	프로젝트 설정에서 정의한 보강재 타입으로 등록된 보강재 속성이 출력되고, 최적배치에 사용할 보강재를 를 클릭하여 이동시킵니다. 선택한 보강재의 단위길이 당 단가(금액)를 입력합니다.
적용할 설계 항목	설계기준에서 제공하고 있는 검토 항목을 정의합니다. '토플링' 은 NCMA 기준일 때만 제공됩니다. 사용자가 지정한 설계 항목은 설계옵션에서 기준값을 입력하게 되고, 입력한 기준값을 만족하는 조건에서 최적배치를 수행합니다.
간격 및 길이	각 단 별로 보강재가 동일한 길이나 간격을 갖도록 최적의 배치조건을 계산합니다. 최적배치 후에는 수동배치에 배치결과가 등록되며, 수동배치 대화창으로 확인 가능합니다. 작업트리에서 컨텍스트 메뉴로 '최적화 그래프 결과', '최적화 표 결과' 를 확인할 수 있습니다.
