유량결과 Home > SoilWorks > 침투(Seepage) > 결과 > 침투결과 > 유량결과

항목	내용
기능	침투해석 결과의 유량을 확인하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 결과 > 침투결과 > 유량결과 Command Line : FLOWQUANTITY를 입력합니다.

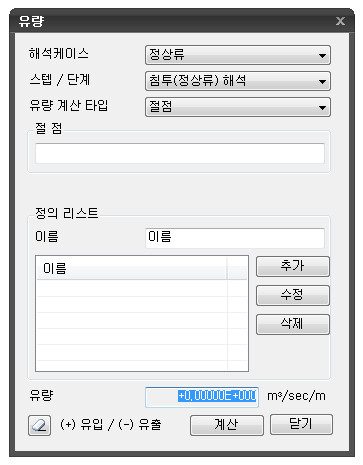

유량

해석케이스

• 유량 결과를 확인하고자 하는 해석 케이스를 선택합니다.

단계/스텝

• 확인하고자 하는 결과 데이터가 속한 단계/스텝을 선택합니다.

절점

• 유량 결과를 검토하려는 절점 번호를 입력하거나 모델 상에서 선택합니다.

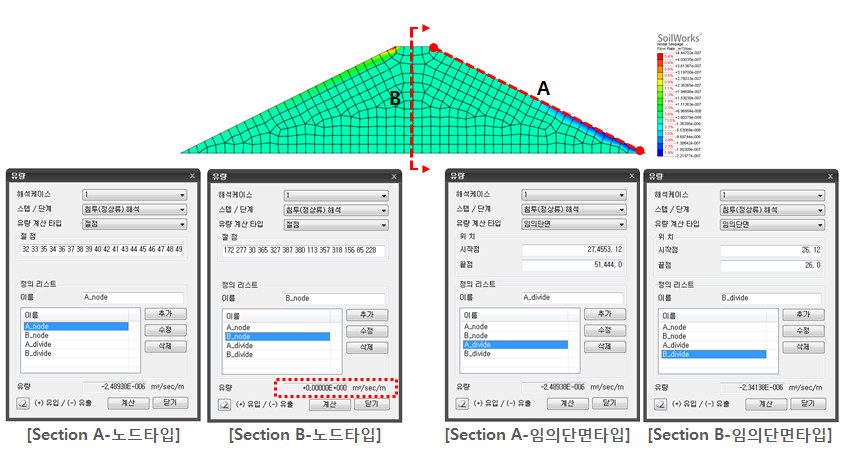

유량 계산 타입

• 선택한 절점이나 임의 단면을 등록하여 정의된 리스트의 유량을 계산합니다.
• 1) 절점 타입 : 유출/유입량이 같은 경우 유량 = 0
• 2) 임의 단면 타입 : 유출/유입량이 같은 경우에도 단면을 통과하는 유량을 계산하여 표시

유량

• 계산 버튼을 클릭했을 때 유량을 보여줍니다.
• (+) 값은 유입을, (-) 값은 유출을 의미합니다.

• 대화상자가 초기 상태로 전환됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
