실행방법

• 실행경로 : 메인 메뉴에서 [보강토 옹벽] > [도면 생성 관리자]

• 명령어 : REWDRAWINGCONFIG

• 단축키 : RDC

관련기능

명령행

상세설명

• 기능을 실행하면, 아래와 같은 대화상자가 표시됩니다.

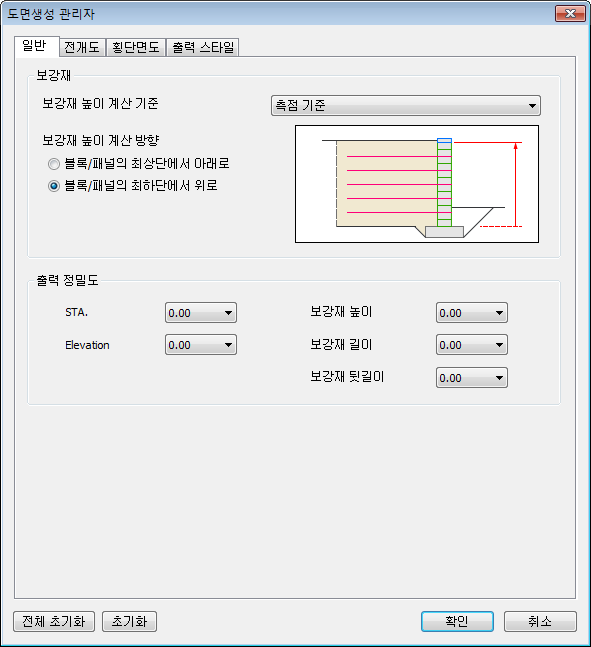

• [일반] 탭

  • 전개도 / 횡단면도 공통으로 적용되는 스타일을 설정합니다.


• [일반] > 보강재

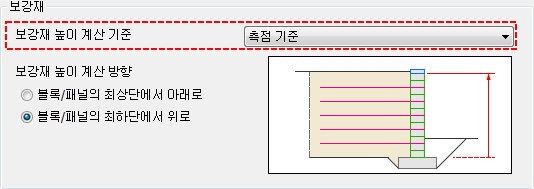

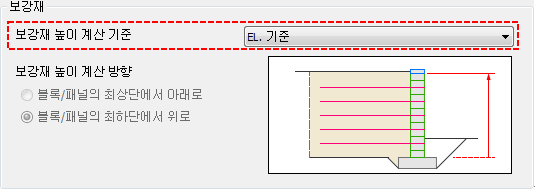

  • 전개도와 횡단면도에서 보강재의 높이 출력에 대한 기준을 설정합니다.

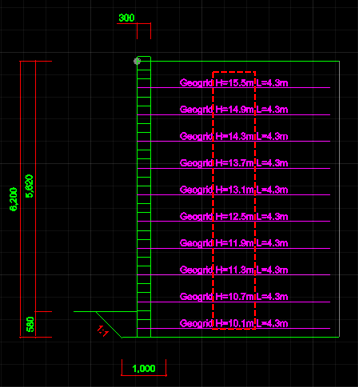

  • 보강재 높이 계산 기준이 “EL. 기준”인 경우, 해당 보강재가 위치한 높이의 EL. 값을 도면에 출력합니다.



  • 보강재 높이 계산 기준이 “측점 기준”인 경우에는 각 측점별 / 각 단별로 별도의 기준에 의해 계산한 보강재의 상대 높이 값을 도면에 출력합니다.
  • 그리고 이때, 보강재 높이 계산 방향 옵션이 활성화 되고, 이 옵션에 따라 상대 높이 값의 기준이 달라집니다.

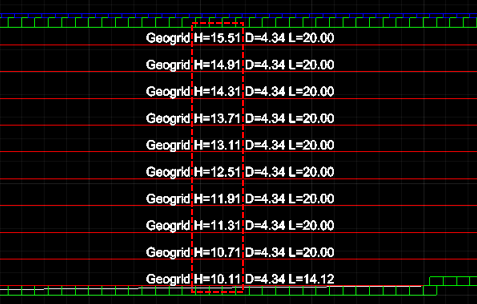

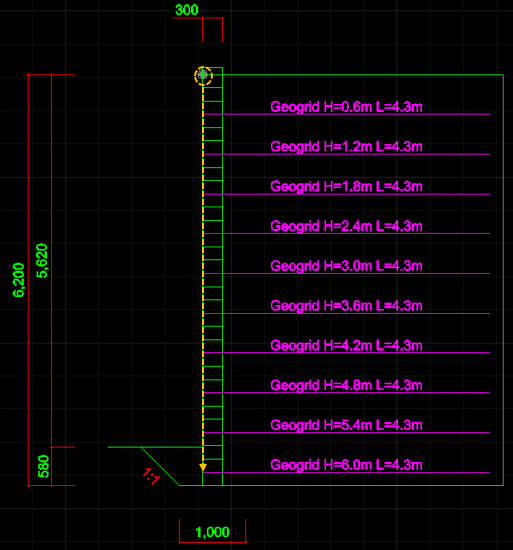

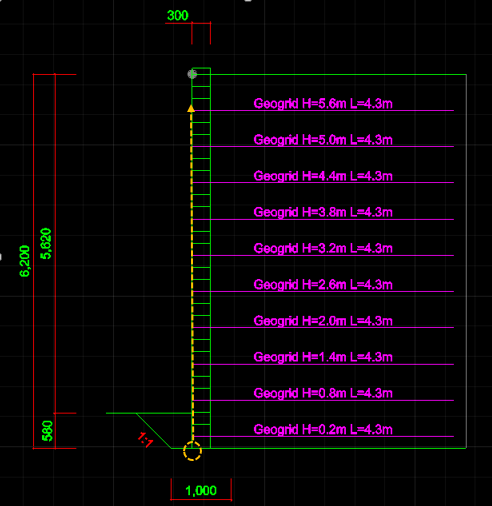

  • 보강재 높이 계산 방향이 “블록/패널의 최하단에서 위로”인 경우 횡단면도는, 각 측점별 / 각 단별로 최하단 블록 또는 패널의 하단고를 기준점으로 계산합니다.

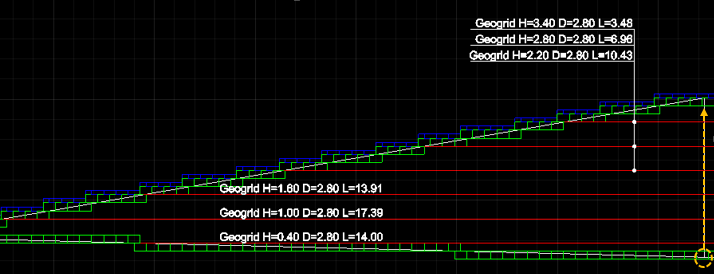

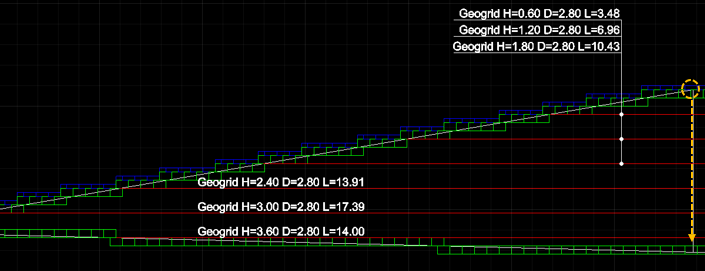

  • 보강재 높이 계산 방향이 “블록/패널의 최하단에서 위로”인 경우 전개도는, 보강재를 중심으로 좌우측 측점의 최하단 블록 또는 패널 중 더 낮은 블록 또는 패널의 하단고를 기준점으로 계산합니다.

  • 보강재 높이 계산 방향이 “블록/패널의 최상단에서 아래로”인 경우 횡단면도는, 각 측점별 / 각 단별로 최상단 블록 또는 패널의 상단고를 기준점으로 계산합니다.

  • 보강재 높이 계산 방향이 “블록/패널의 최상단에서 아래로”인 경우 전개도는, 보강재를 중심으로 좌우측 측점의 최상단 블록 또는 패널 중 더 높은 블록 또는 패널의 상단고를 기준점으로 계산합니다.

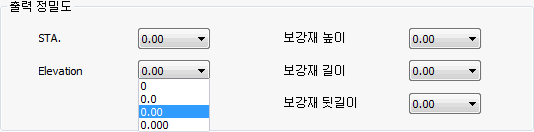

• [일반] > 출력 정밀도

  • 숫자로 출력되는 도면의 각종 문자들의 출력 정밀도를 설정합니다.

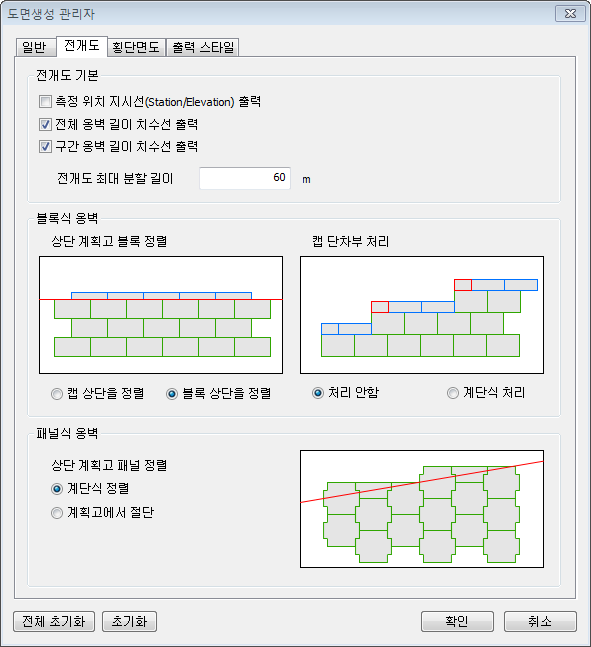

• [전개도] 탭

  • 전개도에 적용되는 스타일을 설정합니다.


• [전개도] > 전개도 기본

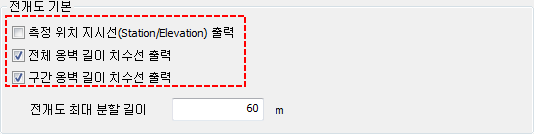

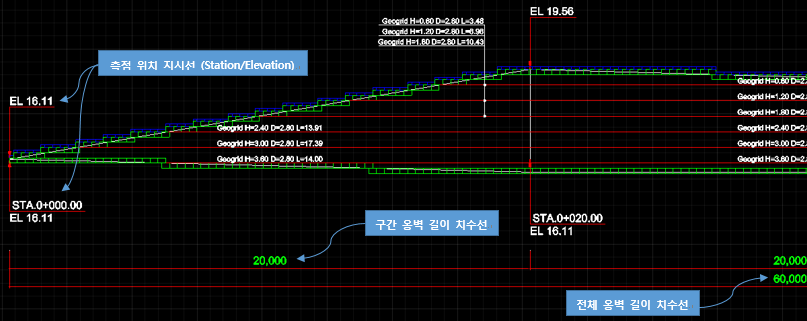

  • 측점 위치의 지시선(Station/Elevation) / 전체 옹벽 길이 치수선 / 구간 옹벽 길이 치수선의 출력 여부를 변경 할 수 있습니다.

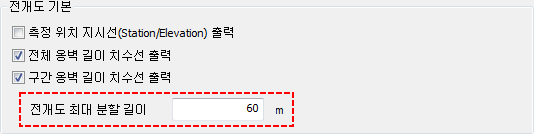

  • 그리고 전개도 최대 분할 길이 값에 따라 전개도를 자동분할 할 수 있습니다.
  • 분할된 전개도의 길이가 사용자가 입력한 최대 분할길이 값과 같거나 작게 측점 단위로 전개도를 분할합니다.


• [전개도] > 블록식 옹벽

  • 상단 계획고 블록 정렬 옵션
  • 전개도상에 블록과 캡을 배치할 때, 상단 계획고 라인에 캡 상단을 정렬할 것인지 블록 상단을 정렬할 것인지를 설정합니다.



• 캡 단차부 처리

  • 전개도 상에 캡을 배치할 때, 상단 계획고 라인이 경사진 경우 캡의 단차부 처리 방법을 설정합니다.
  • 처리 안함의 경우 블록의 단차가 발생하는 위치에서 캡을 절단하는 방식으로 배치합니다.
  • 계단식 처리의 경우 캡을 절단하지 않고, 단차가 발생하는 위치에 캡을 한 개 더 끼워 넣는 방식으로 처리합니다.

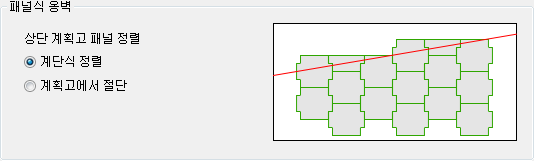

• [전개도] > 패널식 옹벽

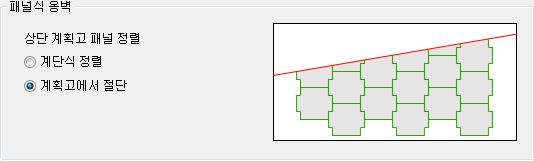

  • 상단 계획고 패널 정렬
  • 상단 계획고 라인이 경사진 경우 패널을 계단식으로 정렬할 지, 상단 계획고에 따라 절단할지 설정합니다.

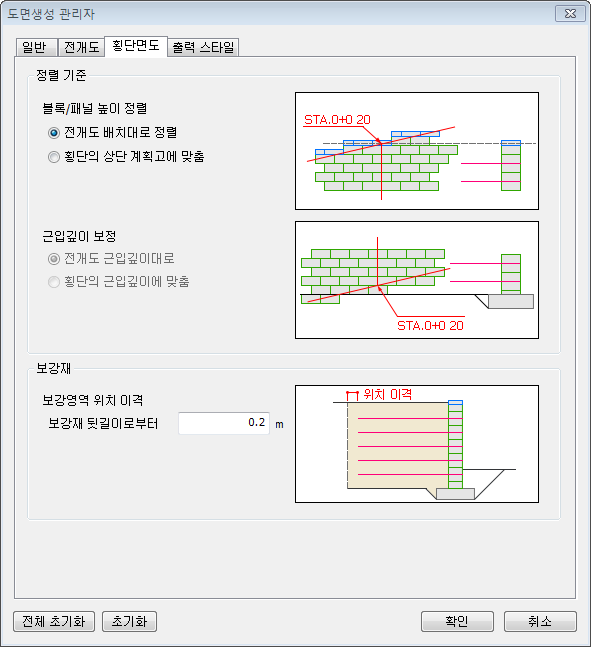

• [횡단면도] 탭

  • 횡단면도에 적용되는 스타일을 설정합니다.


• [횡단면도] > 정렬 기준

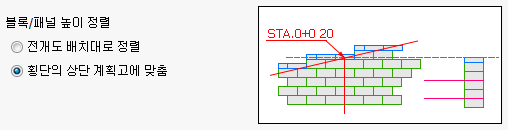

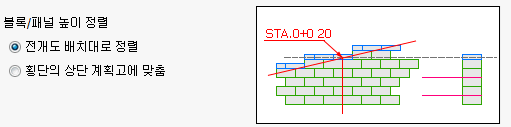

  • 블록/패널 높이 정렬 옵션은 횡단면도 작도시 상단 계획고 라인에 블록을 배치할 때 전개도 배치와 동일하게 배치할 것인지, 횡단의 상단 계획고에 블록(또는 캡)/패널의 상단이 정확히 일치하도록 배치를 조정할 것인지를 설정합니다.

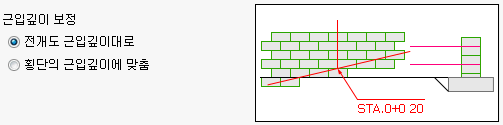

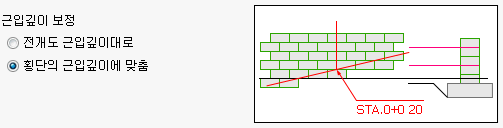

  • 블록/패널 높이 정렬 옵션이 “횡단의 상단 계획고에 맞춤”일 때 활성화 되는 근입깊이 보정 옵션은 횡단면도 작도시 하단의 블록/패널과 기초의 위치를 결정하기 위한 옵션입니다. 블록/패널 높이 정렬 옵션을 통해 상부에서 이미 블록의 위치를 아래로 조정했기 때문에, “전개도 근입깊이대로” 옵션의 경우는 전개도 상의 근입깊이 위치에서 블록/패널을 강제로 컷팅한 후 기초를 위치 시키고, “횡단의 근입깊이에 맞춤” 옵션의 경우는 상단에서 블록/패널의 위치를 아래로 조정한 만큼 동일하게 기초의 위치도 아래로 조정하게 됩니다.



• [횡단면도] > 보강재

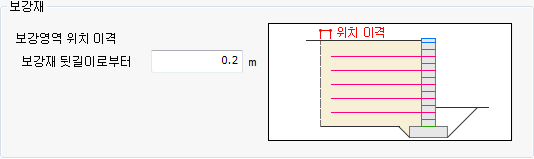

  • 보강영역 위치 이격 옵션은 횡단면도 작도시 보강재의 길이 뒤로 사용자가 입력한 값 만큼 이격시켜 보강영역을 작도하는 설정입니다.

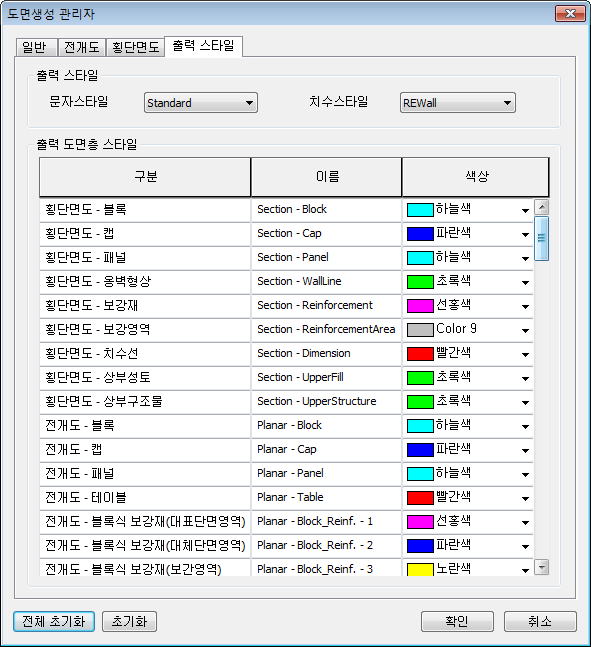

• [출력 스타일] 탭

  • 출력되는 도면에 적용 할 문자/치수 스타일과 각 도면층의 이름/색상을 설정합니다.


• [출력 스타일] > 출력 스타일

  • 출력되는 도면에 적용할 문자스타일과 치수스타일을 설정합니다.

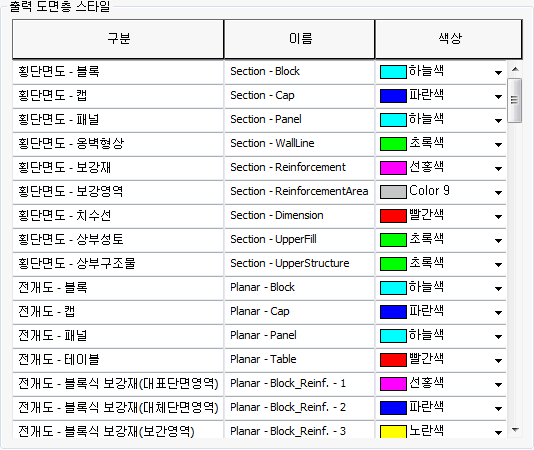

• [출력 스타일] > 출력 도면층 스타일

  • 출력되는 도면의 도면층에 대한 이름과 색상을 설정합니다.
