개요

• 보강재의 길이, 방향(각도) 및 설치 간격을 설정합니다.
• 비탈면 전체에서 파괴블럭과 접하는 면에 수직, 수평간격에 의한 그룹배치 및 개별배치가 가능합니다.
• 비탈면에서 설정된 파괴 유형에 따라 최적화된 보강재 배치방식을 제공합니다.
• 절리면을 정의하고 보강재 특성이 한 개 이상 설정된 이후 배치할 수 있습니다.
• 보강재 배치에 따라 안전율은 즉시 갱신되며 결과확인창 및 결과파일에서 확인할 수 있습니다.
• 추가 시마다 배치된 보강재는 작업트리에 등록되며 마우스 우측버튼 메뉴의 편집을 통해 배치된 보강재의 길이 방향(각도), 간격(개수)를 수정할 수 있습니다
• 보강재 자동배치 이후 작업트리에서 각 보강재의 위치편집을 통해 배치위치를 개별적으로 수정할 수 있습니다.
• 위치편집 을 실행하면 배치된 보강재의 좌표테이블이 출력되며 테이블 상에서 위치변경, 보강재 삭제 및 추가 할 수 있습니다.

상세설명

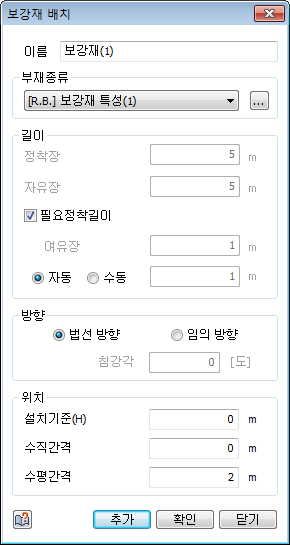

1. 평면파괴

구분	상세설명
부재종류	설정된 보강재 특성 리스트 중 하나를 선택합니다. 락앵커를 선택했을 경우에만 자유장 입력란이 활성화됩니다.
길이	그룹, 혹은 개별 배치할 보강재 길이를 설정합니다. 락볼트 : 보강재 길이 = 정착장 락앵커 : 보강재 길이 = 자유장 + 정착장
필요정착길이	배치될 보강재 길이를 정착길이 기준으로 자동 계산합니다. 즉, 배치 위치와 무관하게 동일한 정착길이를 갖도록 각 보강재 길이를 자동 조정합니다. 여유장 : 락앵커일 경우에만 입력할 수 있으며, 절리면 바깥에서 정착장의 시점까지 여유길이를 입력할 수 있습니다. 자동 : 보강재 특성에서 인발력고려에 체크했을 경우에만 설정할 수 있으며, 인발력이 입력된 인장력과 동일한 크기를 가질 때의 최소 정착길이를 자동 계산하여 배치합니다. 수동 : 입력한 길이만큼 절리면 바깥으로 정착길이를 생성합니다. 배치 위치와 무관하게 동일한 정착길이로 배치할 수 있습니다.
방향(α)	법선방향과 임의방향(각도입력) 중 하나를 선택합니다. 법선방향은 배치될 위치의 비탈면 경사각에 따라 해당 비탈면의 법선방향으로 자동 설정되며, 임의방향은 입력한 각도에 따라 배치됩니다. 임의방향 시 입력가능한 각도범위는 -90 에서 90 사이의 실수값입니다.

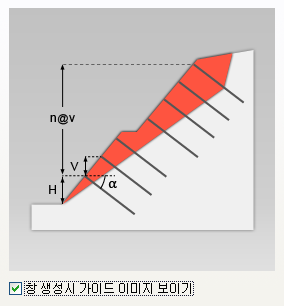

위치 (설치기준(H))	절리면의 시작점 (0,0) 기준으로 배치 기준높이를 설정합니다. 입력된 설치기준 높이에서 입력된 수직간격만큼의 높이에 보강재를 배치하게 됩니다. 절리면의 시작점 (0,0) 에는 보강재를 배치할 수 없으므로 설치기준, 수직간격 모두에 0을 입력할 수 없습니다. (ex) 설치기준 20m, 수직간격 2m 일 경우 절리 시작점에서 22m 높이에 보강재가 배치됩니다.

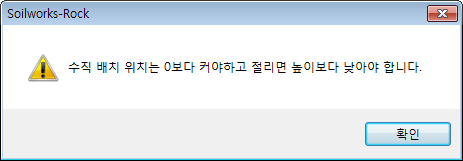

위치 (수직간격(V))	수직간격 입력방식에 따라 개별배치, 그룹배치를 설정할 수 있습니다. 수치 입력 시 설치기준으로부터 입력된 수치만큼의 높이에 보강재가 배치되며, 간격과 개수를 동시에 입력하여 설치기준으로부터 일정 간격과 입력받은 개수만큼 그룹배치 할 수 있습니다. (ex) 10@4 = 4m 수직간격으로 10개의 보강재를 배치하여 총 40m 비탈면 높이에 보강재가 배치됩니다. 참고 입력된 간격이 절리면 전체 높이를 초과하는 경우 오류메시지가 출력됩니다. 따라서 절리면 전체 높이를 고려하여 간격과 개수를 조정해야 합니다.
위치 (수평간격)	보강재의 수평간격을 설정합니다. 평면파괴에서는 비탈면의 단위 폭에 대해 활동력과 저항력을 계산하므로 보강력을 입력된 수평간격으로 나누어 최종 적용합니다. 따라서 현장에서 적용되는 보강재의 본당 보강력과 배치간격(수직, 수평)을 그대로 입력할 수 있습니다.

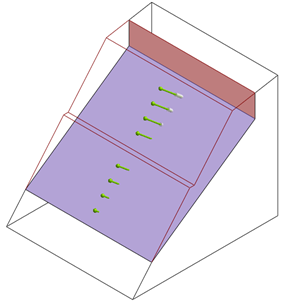

평면배치

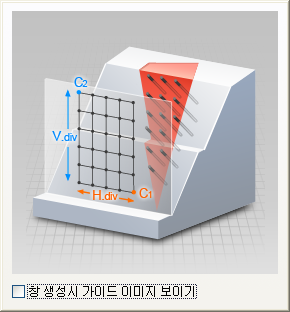

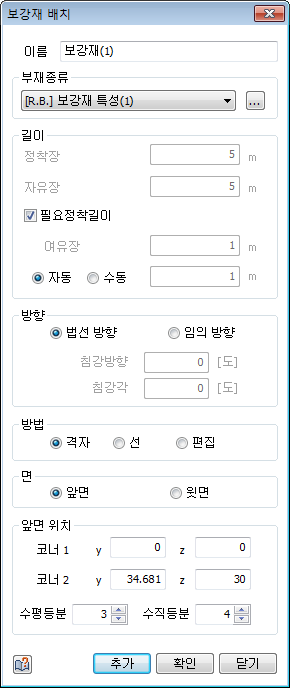

2.쐐기파괴

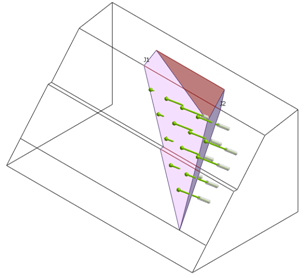

쐐기배치
