개요

• SoilWorks - Rock 은 Windows환경에 최적화된 편리한 작업환경 제공을 위하여 직관적인 리본메뉴 시스템, 데이터 정보를 실시간으로 확인할 수 있는 작업트리, 평사투영/한계평형법 선택에 따른 2D/3D Model View, 결과확인창, 오류/경고/안내메세지 출력을 위한 메세지 창으로 구성되어 있습니다.

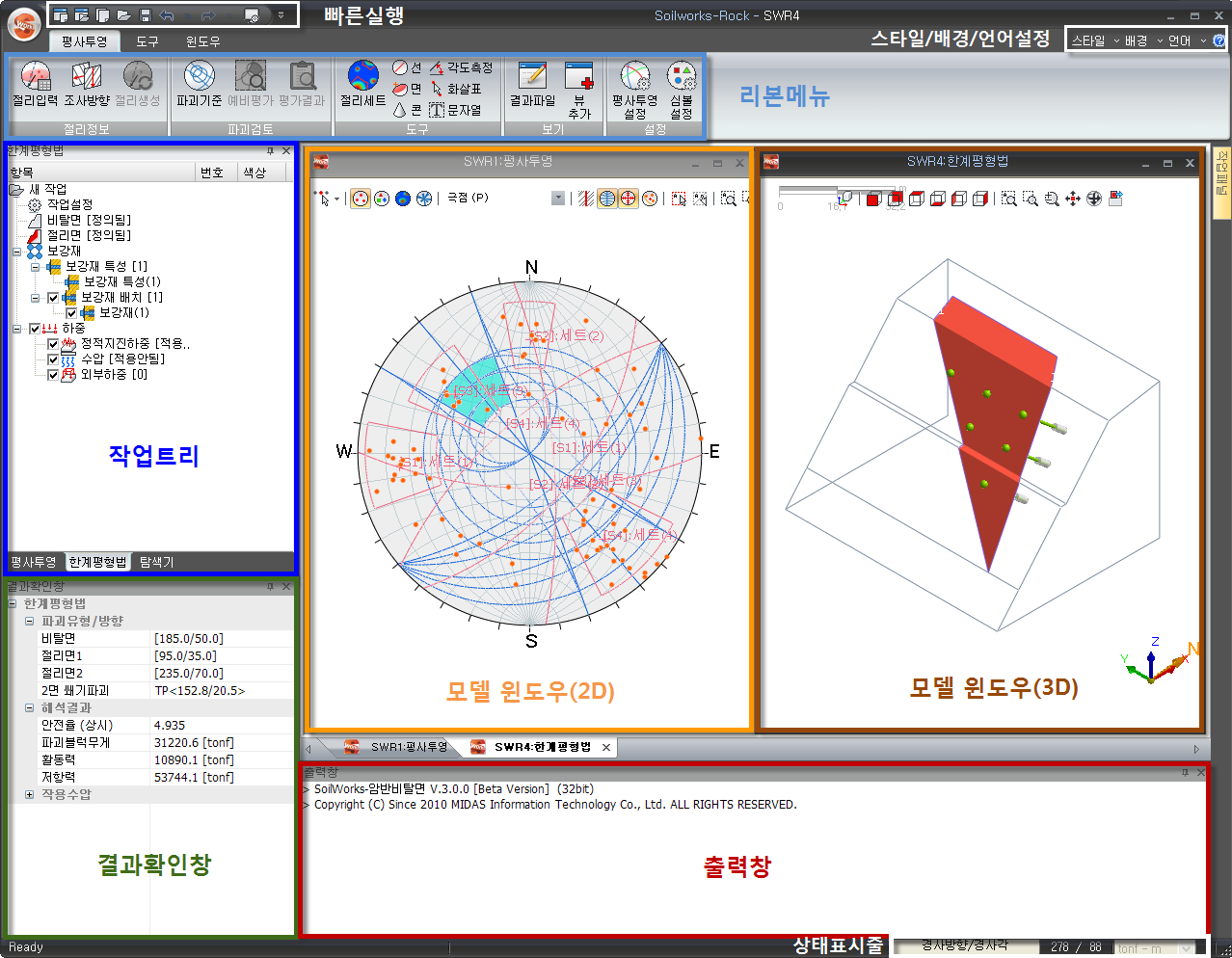

화면구성

1. 리본 메뉴 (Ribbon Menu)

• 선택모듈(평사투영/한계평형법)에 따른 최적화된 메뉴체계를 제공합니다.
• 암반비탈면 모듈 전체를 사용하는데 필요한 기능이 하나의 메뉴 카테고리에 모두 포함되어 있습니다.
• 여러 파일에 대해 동시 적용/설정할 수 있는 도구, 윈도우 메뉴로 구분되어 있습니다.

2. 작업트리 (Works Tree)

• 추가된 모든 데이터는 작업트리에 등록되고, 보이기/감추기, 수정, 삭제등 데이터를 통합 관리할 수 있는 시스템입니다.

• 평사투영, 한계평형법, 전체 파일을 통합 관리하는 탐색기 트리로 구성되어 있습니다.



• 작업트리에서는 다음과 같은 마우스 우측버튼 메뉴를 제공하고 있으며, 리본메뉴를 거치지 않고도 모든 데이터를 추가, 편집, 삭제할 수 있습니다.

• 각 트리항목에 따라 마우스 우측버튼으로 확인할 수 있습니다.

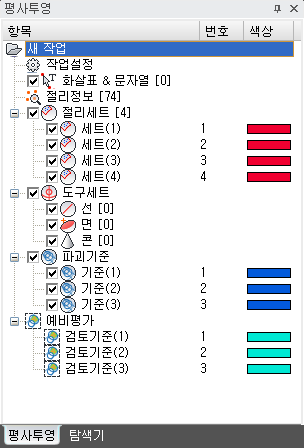

평사투영

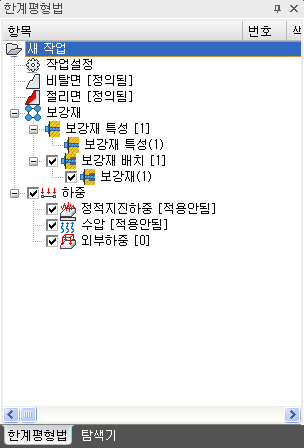

한계평형법

탐색기

3. 모델윈도우 2D/3D (평사투영/한계평형법)

• 선택모듈(평사투영/한계평형법)에 따른 2D, 3D 작업환경을 제공합니다.
• 각 모델 윈도우별 자주쓰는 기능인 툴바를 포함합니다.

4. 결과확인창 (Post Window)

• 평사투영/한계평형법 각각의 모듈에 맞게 모델정보 및 해석결과를 실시간으로 출력해 줍니다.
• 보다 자세한 입력/결과 항목은 각 모듈별 보기>결과파일에서 확인할 수 있습니다.

5. 출력창 (Message Window)

• 모델링 과정, 해석 중 안내, 경고, 오류메세지를 확인할 수 있습니다.
• 변경된 데이터에 대한 정보, 방금 수행한 기능에 대한 결과 메세지를 포함합니다.

6. 기타

• 빠른실행, 스타일/배경/언어 설정, 상태표시줄 (Quick Menu, Option, Status Bar)

• ① 빠른실행 (Quick Menu)

  • 새 프로젝트 만들기, 열기, 저장과 관련된 기본 메뉴가 설정되어 있습니다.
  • 이외 Customize 기능을 통해 프로그램에 구성된 모든 메뉴를 빠른실행 메뉴에 등록할 수 있습니다.


• ② 스타일/배경/언어 설정 (Option)

  • 메인 프레임의 테마 색상, 모델윈도우 배경, 언어 등을 설정/변경 할 수 있습니다.
  • 기본 탑재된 배경 이외 이미지를 자유롭게 추가할 수 있습니다.


• ③ 상태표시줄 (Status Bar)

  • 평사투영/한계평형법에 따라 초기 작업설정을 변경할 수 있습니다.
  • 평사투영
    • 작업설정의 절리방향 기준을 현재 설정된 기준과 침강방향/침강각 기준으로 변경할 수 있습니다. (단축키 F4)
  • 한계평형법
    • 현재 설정된 단위계를 변경/적용할 수 있습니다. (SI단위와 US단위를 제공합니다.)
    • 각 모듈에 따라 필요한 부분만 활성화 됩니다.
