Framework Configuration Home > SoilWorks > SoilWorks RE Wall > Framework Configuration

개요

• SoilWorks RE Wall의 작업화면은 모델링 작업과 해석 절차에 필요한 모든 기능을 쉽게 호출하고, 일반 설계자와 초보자들도 쉽고 직관적으로 실무해석을 수행할 수 있는 편리한 작업환경을 제공합니다.

• 화면에서 마우스의 이동을 최소화 하여 작업 효율을 극대화 할 수 있도록 구성되어 있습니다.

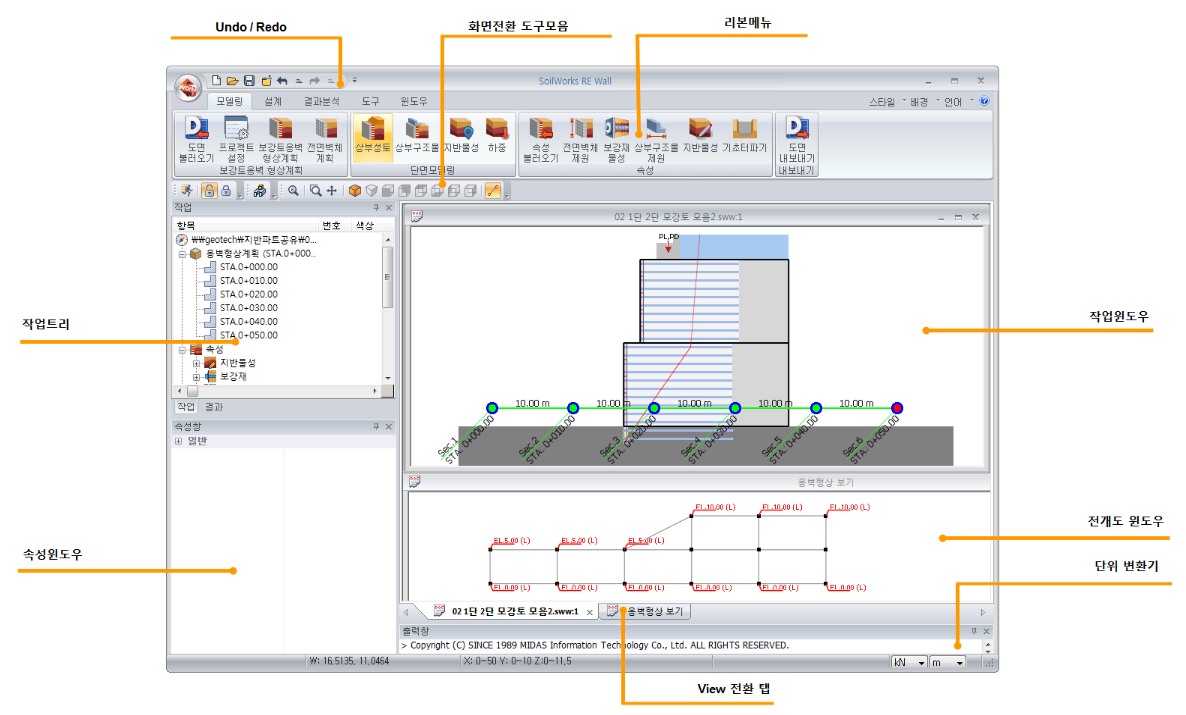

화면구성

작업윈도우

• RE Wall 의 다양한 그래픽 사용자 인터페이스(GUI) 기능을 이용하여 모델링, 후처리 작업 등을 수행하는 작업 윈도우입니다.

리본메뉴

• RE Wall 의 운용에 필요한 모든 기능의 지시 명령어를 내장하고 있습니다.

• 주메뉴는 리본메뉴 형태로 제공되며, 사용할 수 있는 화면 공간을 늘리기 위해 리본 메뉴를 최소화할 수 있습니다.

• 리본 메뉴를 빠르게 최소화 하려면 활성탭의 이름을 두 번 클릭합니다.탭을 다시 두 번 클릭하면 리본 메뉴가 원래 상태로 돌아갑니다.

도구모음

• RE Wall 은 사용빈도가 높은 기능을 신속하게 호출할 수 있도록 각 기능별로 축약 형상화한 아이콘 메뉴를 제공합니다.

• 도구모음은 간단히 마우스로 드래그하여 원하는 위치에 둘 수 있으며, 도구모음 컨텍스트메뉴의 “사용자지정…” 에서 개별 탭의 보이기, 감추기 및 사용자의 선호에 따라 구성하는 아이콘 메뉴를 편집할 수도 있습니다.

• 도구모음 아이콘 메뉴의 기능이 궁금할 때에는 마우스 커서를 해당 아이콘 위에 위치시키면 해당 아이콘 메뉴에 대한 설명이 툴 팁으로 나타납니다.

작업트리

• 작업트리는 작업 프로젝트에 존재하는 모든 형상정보, 재료특성 및 사용자가 입력한 각종 하중, 부재 배치정보, 해설결과를 그룹화시켜 윈도우 탐색기와 유사한 트리구조로 제공합니다.

• 작업트리에서는 모든 결과를 일목요연하게 확인할 수 있으며, 각종 개별 선택 작업이 지원되고 선택 대상에 따라 다양한 컨텍스트 메뉴(Context Menu)가 제공되므로 편리하게 사용할 수 있습니다.

속성윈도우

• 속성 윈도우는 작업 윈도우 또는 작업트리에서 선택한 개별 개체에 대한 각종 속성 정보를 제공합니다.

• 속성 윈도우는 작업 모드(전처리, 후처리)나 선택 대상에 따라 다르게 구성되며, 이름이나 색상 같은 기본적인 속성에 대한 간편한 확인 및 수정 기능을 지원합니다
