정렬/이동/복사 Home > SoilWorks > 동해석(Dynamic) > 모델 > 절점 > 정렬/이동/복사

항목	내용
기능	생성된 절점을 정렬/이동/복사하는 경우 활용할 수 있습니다. 선택한 절점들에 요소가 존재하는 경우 이동/복사 시 절점 뿐 아니라 요소도 이동/복사 됩니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 절점 > 정렬/이동/복사 Command Line : MoveNode를 입력합니다.

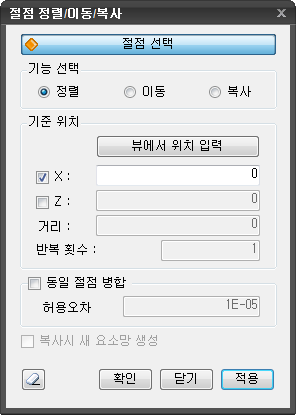

<절점 정렬/이동/복사>

절점 선택

• 정렬/이동/복사 시키기 위한 절점을 선택합니다.

• (선택한 절점들로부터 요소가 존재하는 경우 , 이동/복사 시에는 절점 뿐 아니라 요소도 이동/복사 적용됩니다.)

기준위치

• 모델정보 상의 위치를 직접 입력 합니다.



• '정렬'은 'X', 'Z' 중 한 방향에 대해서만 적용 되며, '이동'과 '복사'는 한 방향과 두 방향을 모두 고려해서 적용 가능 합니다.



• 모델정보 상에서 절점을 정렬/이동/복사 시키기 위한 위치를 직접 선택 합니다.

거리

• 선택한 절점에서 입력된 위치나 선택한 위치까지 거리가 자동 계산되고, 계산된 거리를 사용자가 변경하는 경우 방향을 유지하여 입력된 거리까지 절점을 이동/복사 시킵니다.

반복 횟수

• 절점을 복사할 횟수를 입력합니다. 입력한 횟수만큼 반복적으로 이동하며 복사 합니다.

동일 절점 병합

• 입력된 허용오차보다 선택한 절점들 간의 거리가 작은 경우, 절점을 하나로 병합하면서 정렬/이동/복사 기능을 적용합니다.

복사시 새 요소망 생성

• 복사시 반복 횟수만큼 별도의 요소망세트로 절점을 생성합니다.

• 대화상자가 초기화 상태로 전환됩니다.

• 클릭하는 경우 절점이 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 절점이 생성된 후 다시 절점 선택 상태로 전환됩니다.
