프리스트레스 Home > SoilWorks > 연약지반(SoftGround) > 하중 & 경계조건 > 하중 > 프리스트레스

항목	내용
기능	선행하중을 생성하는 경우 활용하는 기능입니다. 트러스요소와 같이 축방향 거동을 하는 요소에 선행하중을 재하하거나 평면요소에 변위를 동반한 선행하중을 재하하는 경우 활용합니다. 프리스트레스는 요소를 직접 선택하거나 선(Curve)을 선택하여 할당할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 > 하중 > 프리스트레스 Command Line : PrestressLoad를 입력합니다.

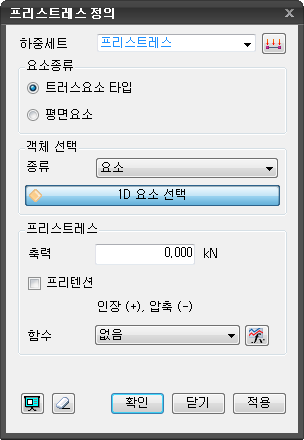

프리스트레스하중(트러스요소타입)

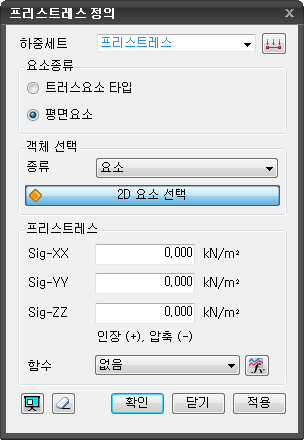

프리스트레스 하중(평면요소타입)

하중세트

• 프리스트레스가 속할 하중 세트를 선택합니다. 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.

• 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 버튼을 이용합니다.

요소종류

• 하중을 할당할 요소를 선택합니다. (트러스요소 / 평면요소)

객체선택

• 하중을 할당할 요소를 선택합니다.

• 요소 : 요소에 프리스트레스를 할당할 경우에 선택합니다.

• 선 : 선에 프리스트레스를 할당할 경우에 선택합니다. (요소종류: 트러스요소 타입 선택시)

• 면 : 면에 프리스트레스를 할당할 경우에 선택합니다. (요소종류: 평면요소 선택시)

프리스트레스 (요소종류: 트러스요소 타입)

• 하중의 크기를 입력합니다. 단위 힘 [F]

• 축력 : 긴장력을 입력합니다. (+ 인장, - 압축)

• 프리텐션 : 해당옵션에 체크하는 경우 하중을 활성화시킨 시공단계에서 입력한 축력의 손실이 발생하지 않습니다.

프리스트레스 (요소종류: 평면요소)

• 하중의 크기를 입력합니다. 단위 응력 [F]/[L] 2

• Sig-XX : 요소좌표계 X방향의 프리스트레스를 입력합니다.

• Sig-YY : 요소좌표계 Y방향의 프리스트레스를 입력합니다.

• Sig-ZZ : 요소좌표계 Z방향의 프리스트레스를 입력합니다.

함수

• 우측의 를 클릭하여 x방향과 z방향에 따라서 변화하는 함수를 적용하여 선행하중을 할당할 수 있습니다. (하중 & 경계조건 > 함수 > 기본함수 를 호출합니다.)

• 미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.

• 대화상자가 초기 상태로 전환됩니다.

• 클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 하중이 생성된 후 다시 요소 선택 상태로 전환됩니다.

참고사항

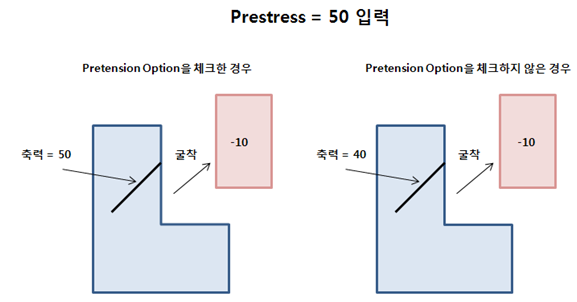

• 프리텐션에 체크하는 경우 해당 시공단계에 발생하는 변형상태의 변화를 무시하고 입력된 프리스트레스가 유지되며, 옵션에 체크하지 않는 경우 변형상태에 의해 입력된 프리스트레스가 변화합니다. 하단의 그림과 같이 50의 프리스트레스가 입력된 경우 프리텐션에 체크한 경우에는 변형에 의한 하중의 변화를 무시하고 입력된 프리스트레스가 적용되는 반면, 체크하지 않은 경우에는 변형에 의해 10의 하중변화가 발생한다고 가정하면 변형에 의한 하중변화의 영향을 받아 40만이 유지됩니다. 프리텐션은 트러스요소타입에 프리스트레스가 입력된 경우에만 적용됩니다.
