전면벽체 Home > SoilWorks > 모델링 > 속성 > 전면벽체

리본 메뉴의 전면벽체제원 아이콘

개요

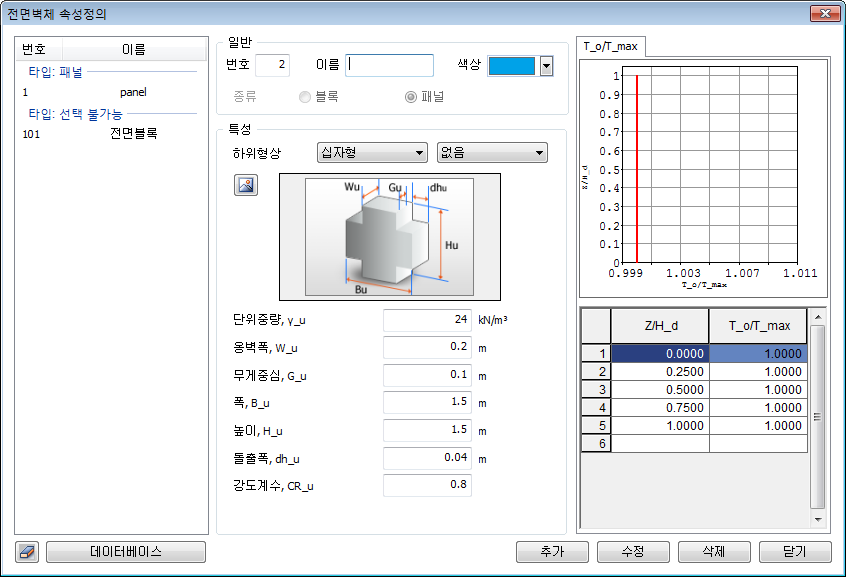

전면벽체의 제원을 정의합니다.

상세설명

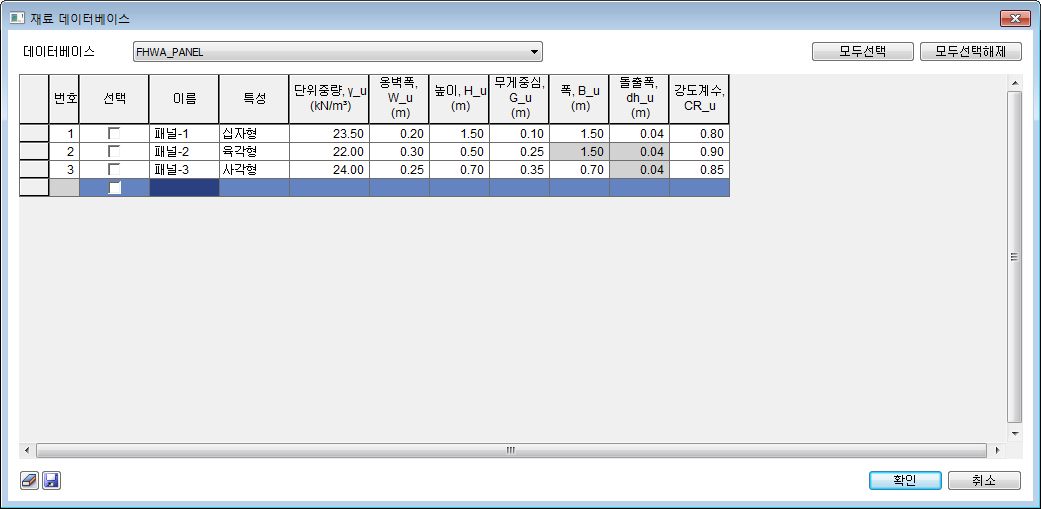

데이터베이스

- 데이터베이스에서 전면벽체와 보강재 속성을 각각 한 번에 정의할 수 있습니다.

- 프로젝트 설정에서 정의한 전면벽체/보강재 타입만 정의 가능합니다.

- 데이터베이스에 정보를 입력하여

를 클릭하면, 새 파일을 열었을 때에도 속성이 정의되도록 저장됩니다.

- '선택'을 클릭하면 현재 모델파일에 속성이 추가됩니다.

종류

- 프로젝트 설정에서 정의한 벽체타입에 따라 자동으로 블록/패널식이 정의됩니다.

하위형상

- 벽체타입 별 하위형상을 정의합니다.

- 패널식일 때 육각형/사각형/십자형이 존재합니다.

1. 블록식 특성	γ_u	벽체의 단위중량을 정의합니다.
	W_u, L_u, H_u, G_u	벽체의 세로/가로/높이/무게중심 수치를 정의합니다.
	RS	지진시 강도감소계수를 정의합니다.
	Z / H_d , T₀ / T_max	보강재의 연결강도계수(CF = T₀/T_max)를 정의합니다. 보강재 깊이(Z) 별 최대 수평유발인장력(T_max)를 보정합니다. 옹벽 전체높이(H_d)를 기준으로 보강재 깊이(Z)에 따라, FHWA 기준에서 제시하고 있는 연결강도계수 그래프를 적용하거나, 사용자가 정의한 값으로부터 연결부 강도를 검토합니다.
	구속응력, CR_ult, CR_cr	벽체의 구속응력에 따른 단기실험강도감소계수(CR_ult)와 장기실험강도감소계수를 정의합니다. CR_ult는 일반적으로 단기하중에 저항하는 연결강도(T_cult)/보강재의 극한인장강도 로부터 구하게 되고, CR_cr은 75-100년 정도의 사용기간으로 추론한 보강재의 연결강도(T_cre)/보강재의 극한인장강도(T_ult)로 구하고 있습니다. 보강재 연결부를 검토할 때에는 힌지높이(Hinge Height)를 기준으로 보강재 깊이가 얕은 경우에는 보강재의 깊이와
2. 패널식 특성	γ_u	벽체의 단위중량을 정의합니다.
	W_u, B_u, H_u, G_u, dH_u	패널의 형상에 따라 벽체의 세로/가로/높이/무게중심/돌출폭 수치를 정의합니다.
	CR_u	지진시 강도감소계수를 정의합니다.
	Z / H_d , T₀ / T_max	보강재의 연결강도계수(CF = T₀/T_max)를 정의합니다. 보강재 깊이(Z) 별 최대 수평유발인장력(T_max)를 보정합니다. 옹벽 전체높이(H_d)를 기준으로 보강재 깊이(Z)에 따라, FHWA 기준에서 제시하고 있는 연결강도계수 그래프를 적용하거나, 사용자가 정의한 값으로부터 연결부 강도를 검토합니다.

최종 수정일: 2026-03-25
