강성계산 Home > SoilWorks > 터널(Ground) > 모델 > 재질속성 > 강성계산

항목	내용
기능	정형화되어 있지 않은 단면에서의 강성파라미터(면적, 단면2차모멘트, 회전반경)를 계산합니다. 지반물성이 할당된 2D요소를 선택하면 선택한 요소와 물성으로부터 강성을 자동계산하며, 구조특성에서 이를 활용할 수 있습니다. (※ 요소망이 조밀할수록 정해에 가까운 값을 얻을 수 있습니다.)
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 재질속성 > 강성계산

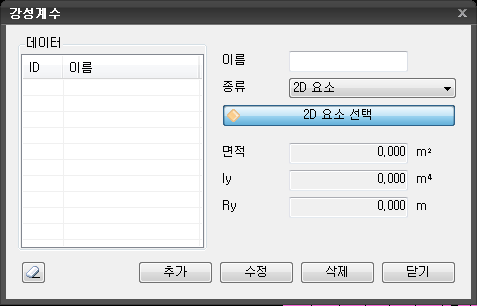

강성계산

데이터

• 선택된 요소의 정보가 표시됩니다. 데이터를 선택해 수정할 수 있습니다.

일반

ID

• 강성계수 데이터의 번호가 표시됩니다. 사용자가 재료특성을 정의하는 순서대로 번호가 부여됩니다.

이름

• 강성계수 데이터의 이름을 입력합니다.

종류

• 강성을 계산할 요소의 종류를 선택합니다. 2D요소와 요소망을 선택할 수 있습니다.

면적

• 선택된 요소의 면적이 자동계산됩니다.

단면2차모멘트 (Iy)

• 선택된 요소의 단면2차모멘트가 자동계산됩니다.

회전반경 (Ry)

• 선택된 요소의 회전반경이 자동계산됩니다.
