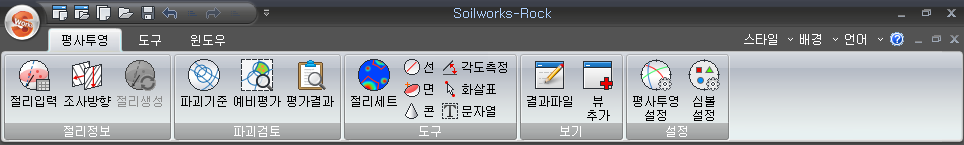

절리입력 Home > SoilWorks > SoilWorks-Rock > 평사투영 > 절리정보 > 절리입력

개요

• 측정된 절리정보의 방향, 각도를 입력합니다.

• 각종 문서파일에서 복사 + 붙여넣기 할 수 있습니다.

  (방향, 각도 열에 대해 개별적으로 복사 + 붙여넣기가 가능합니다.)

• 개수는 초기값 1 로 자동설정되며 수정할 수 있습니다.

• 실수 입력 시 소수점 이하는 버리고 자동으로 정수형태로 환산됩니다.
• 절리, 층리, 단층, 습곡, 벽개 총 5가지 불연속면 특성 중 하나를 선택하여 입력된 절리정보를 불연속면 특성에 따라 분류할 수 있습니다.
• 조사방향 정보에 따라 가중치를 자동계산하여 보정된 개수를 출력합니다.

상세설명

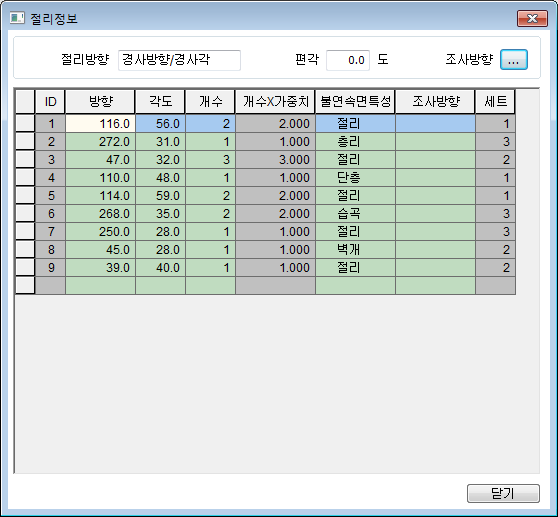

구분	상세설명
ID	정수 형태로 자동 입력됩니다. 입력된 절리정보 삭제 후 다시 입력할 때 최근 입력된 절리정보 ID 이후부터 누적됩니다. 즉, ID는 처음 입력된 절리정보의 고유수치가 됩니다.
방향	경사방향, 주향, 침강방향을 입력합니다. 진북을 기준으로 시계방향으로 측정한 절리면의 회전각도로 0~360도 범위를 벗어난 수치 입력 시 자동 환산 후 평사투영망에 위치를 표기합니다. 예를 들어 560 입력 시 200을 입력했을 때와 동일한 방향을 나타냅니다.
각도	경사각, 침강각을 입력합니다. 수평면을 기준으로 시계방향으로 측정한 절리면의 기울기로 0~90도 범위를 벗어난 수치 입력 시 방향과 각도를 동시에 환산하여 평사투영망에 위치를 표기합니다. 예를 들어 -30 입력 시 방향 +180, 30 입력했을 때와 동일한 위치를 나타냅니다.
개수	측정된 절리개수를 직접 입력합니다. 소수점 이하 수치 입력 시 소수점 이하는 버린 정수 형태로 자동 변환됩니다.
개수×가중치	입력된 조사방향에 의해 절리정보의 샘플링 오차를 보정하여 가중치를 계산하고, 입력된 개수에 곱해져 가중치 적용 후의 개수를 즉시 확인할 수 있습니다.
불연속면 특성	절리, 층리, 단층, 습곡, 벽개 중 하나를 선택하여 불연속면 특성을 정의합니다. 심볼표기에서 불연속면 특성에 따라 절리정보를 분류/표기할 수 있습니다. 참고로 절리정보 대화창의 모든 column 항목별로 심볼표기에서 분류하여 plot할 수 있습니다.
조사방향	추가된 조사방향 리스트 중 하나를 선택하여 적용합니다. 조사방향 적용 시 적용된 절리정보는 작업설정에서 선택한 절리방향 기준이 아닌 조사방향에서 설정한 기준을 적용하게 됩니다. 따라서 여러 절리정보에 대해 다양한 절리방향 기준을 적용할 수 있습니다. 참고로 조사방향 적용 시 개수×가중치가 자동으로 계산되며 절리 밀집도 판정 시 가중치 적용 전/후로 나누어 확인할 수 있습니다. 절리세트설정, 전체절리 평균 계산 시에도 가중치 적용 전/후로 나누어 자동 계산됩니다.
세트	평사투영망에 표기된 절리극점에 대해 절리세트를 설정할 경우 세트 영역 내 포함된 절리정보에 해당 절리세트 아이디가 자동 부여됩니다. 참고로 절리정보를 수정/변경할 경우 세트 정보는 실시간으로 갱신되며 두 개 이상의 세트 영역에 동시에 포함된 절리정보는 최근 설정한 절리세트에 자동 등록됩니다.
열추가	절리정보 대화창의 각 열 목록에서 마우스 우측 버튼을 클릭하여 추가로 열을 생성할 수 있습니다. 추가된 열의 이름을 설정하고 각 절리정보의 추가정보를 기입하여 절리정보 분류 기준으로 활용하거나 초기 데이터 정보를 저장할 수 있습니다.
