보하중 Home > SoilWorks > 연약지반(SoftGround) > 하중 & 경계조건 > 하중 > 보하중

항목 내용
기능 보 요소에 하중을 입력하는 경우 활용하는 기능입니다.
보 하중은 분포하중 혹은 집중하중으로 입력할 수 있으며, 힘(Force)/모멘트(Moment) 형식으로 입력할 수 있습니다.
보 하중은 절점, 요소를 직접 선택하여 할당하며, 선(Curve)에는 할당할 수 없습니다.
적용모듈 터널   사면   침투   기초   동해석   압밀
호출 메인메뉴 : 하중 & 경계조건 > 하중 > 보하중
Command Line : BeamLoad를 입력합니다.

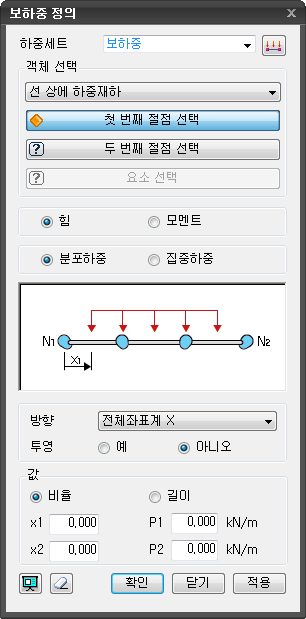

보하중 정의

하중세트

  • 보 하중이 속할 하중세트를 선택합니다. 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.

  • 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 버튼 을 이용합니다.

객체선택

  • 보 하중을 입력할 객체를 선택합니다.

선 상에 하중재하

  • 두 절점을 선택하여 보 하중을 입력합니다. 첫 번째/두 번째 절점을 선택합니다.

선택된 전체 요소에 재하

  • 두 절점과 요소를 선택하여 보 하중을 입력합니다. 첫 번째/두 번째 절점/요소를 선택합니다.

선택된 요소별 재하

  • 요소(Element)를 선택하여 보 하중을 입력합니다.

힘 / 모멘트 / 분포하중 / 집중하중

  • 보 하중의 종류를 선택합니다. (하중의 종류에 따라서 도시되는 그림이 변화하며 활성화되는 입력값이 변경됩니다.)

힘 + 분포하중

  • x1, x2, P1, P2 모두 활성화 됩니다. 단위계 [F]/[L]

힘 + 집중하중

  • x1, P1 만 활성화 됩니다. 단위계 [F]

모멘트 + 분포하중

  • x1, x2, W1, W2 모두 활성화 됩니다. 단위계 [F][L]/[L]

모멘트 + 집중하중

  • x1, M1 만 활성화 됩니다. 단위계 [F][L]/[L]

방향

  • 보 하중의 방향을 입력합니다.

하중의 종류가 힘인 경우

  • 전체좌표계 X, 전체좌표계 Z, 요소좌표계 x, 요소좌표계 z를 선택할 수 있습니다.

하중의 종류가 모멘트인 경우

  • 전체좌표계 Y만 선택할 수 있습니다.

투영

  • 보하중을 하중재하구간의 전체 보요소에 재하할 것인지, 하중작용방향의 수직선상에 투영된 길이에 대해 재하할 것인지를 지정합니다. 이 기능은 객체선택 방식이 "선 상에 하중재하" 와 "선택된 요소별 재하" 인 경우에만 활성화 됩니다.

예

  • 보하중을 하중작용방향의 수직선상에 투영된 하중재하구간 길이에 대해 재하할 경우 선택합니다.

아니오

  • 보하중을 하중재하구간의 전체길이에 대해 재하할 경우 선택합니다.

값

  • 보하중의 크기를 입력합니다.

비율 / 길이

  • 하중의 재하위치를 하중재하구간길이에 대한 상대비율 또는 절대(실제)길이로 선택할 수 있습니다.

x1

  • 보하중이 시작되는 지점의 위치를 입력합니다.

x2

  • 보하중이 끝나는 지점의 위치를 입력합니다.

P1

  • 보하중이 시작되는 지점에서의 하중의 크기를 입력합니다.

P2

  • 보하중이 끝나는 지점에서의 하중의 크기를 입력합니다.


  • 미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.

  • 대화상자가 초기 상태로 전환됩니다.

  • 클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.

  • 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

  • 클릭하는 경우 하중이 생성된 후 다시 첫 번째 절점 선택 상태로 전환됩니다.

참고사항

  • 보 하중의 하중재하 타입이 분포 하중일 경우 첫번째 절점의 하중크기 P1과 두번째 절점의 하중크기 P2가 입력되며 P1=P2일 경우 등분포 하중이며, P1≠P2일 경우 선형변화 분포의 부등분포 하중이 입력됩니다. 보 하중의 하중재하가 집중하중 타입인 경우에는 P1, M1이 입력됩니다.
  • 보 하중은 전체좌표계(Global) 방향 혹은 요소좌표계(Local) 방향으로 입력할 수 있습니다. 전체좌표계(Global) 방향으로 하중을 입력하는 경우 +(상,우), -(하,좌)이며, 모멘트의 경우 반시계방향이 +입니다. 하중의 방향을 요소좌표계(Local)로 설정할 경우 요소좌표계방향으로 하중이 입력됩니다.

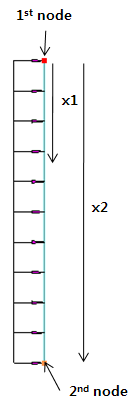

  • 첫 절점과 두 번째 절점을 선택한 후 x1의 위치, x2의 위치에 하중의 크기를 입력하여 생성합니다. x1, x2의 위치는 비율로 입력하거나 절대길이로 입력할 수 있습니다.
