지층구성 Home > SoilWorks > 기초(Foundation) > 기초 > 모델 > 지층구성

항목	내용
기능	지층의 층후와 종류를 설정하며 지반의 현장시험 결과를 입력합니다.
적용모듈	터널 사면 침투 기초 동해석 압밀
호출	메인메뉴 : `기초` > `모델` > `지층구성` Command : `DefineSoilLayerInfo"`

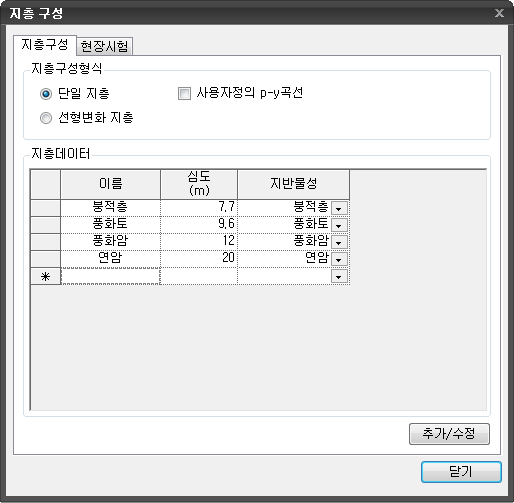

지층구성

지층의 층후와 종류를 설정합니다.
- 지층구성형식
  - 입력할 지층의 모델링 타입을 정의합니다.
  - 단일지층
    - 하나의 지층에 단일의 지반물성을 설정합니다.
  - 선형변화지층
    - 하나의 지층에 상부와 하부로 구분하여 서로 다른 지반물성을 설정합니다.
  - 사용자정의 p-y곡선
    - 단일지층일 경우 활성화 되며 사용자가 정의한 p-y함수를 설정합니다.
- 지층데이터
  - 지층의 층후와 해당지층의 지반정수를 설정합니다.
  - 이름
    - 지층의 이름을 입력합니다.
  - 심도(m)
    - 해당지층의 하부심도를 입력합니다.
  - 지반물성
    - 해당 지층의 지반물성을 설정합니다.
    - (단일지층일 경우)
  - 지반물성1&2
    - 해당 지층의 상부 및 하부지반을 설정합니다.
    - (선형변화지층일 경우)
  - 사용자정의 p-y곡선
    - 사용자가 정의한 p-y함수를 해당지층에 설정합니다.

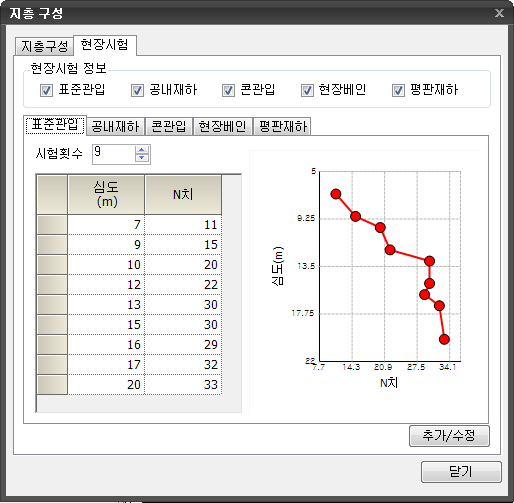

    지층구성 (현장시험)

현장시험

현장시험 결과(표준관입시험, 공내재하시험, 콘관입, 현장베인, 평판재하)를 설정합니다.
- 현장시험 정보
  - 현장시험의 종류를 선택합니다.
  - 선택한 현장시험 종류별 입력 Tab이 생성됩니다.
  - 표준관입시험
    - 심도별 표준관입시험의 N값을 입력합니다.
    - 시험횟수
      - 심도별 입력할 표준관입 총 횟수를 입력합니다.
    - 심도(m)
      - 표준관입 시험 심도를 입력합니다.
    - N값
      - 표준관입 시험의 30cm 관입시 타격횟수 N값을 입력합니다.
  - 공내재하시험
    - 심도별 공내재하시험 값을 입력합니다.
    - 시험횟수
      - 심도별 입력할 공내재하시험 총 횟수를 입력합니다.
    - 심도(m)
      - 공내재하 시험 심도를 입력합니다.
    - Poh(kN/m2)
      - 공내재하 시험의 측정값인 정지상태 수평응력을 입력합니다.
    - PL(kN/m2)
      - 공내재하 시험의 측정값인 극한 또는 한계압을 입력합니다.
  - 콘 관입시험
    - 심도별 콘관입시험 값을 입력합니다.
    - 시험횟수
      - 심도별 입력할 콘관입시험 총 횟수를 입력합니다.
    - 심도(m)
      - 콘관입 시험 심도를 입력합니다.
    - qc(kN/m2)
      - 콘관입 시험의 측정값인 콘지수를 입력합니다.
    - fc(kN/m2)
      - 콘관입 시험의 측정값인 콘 마찰저항값을 입력합니다.
  - 현장베인시험
    - 심도별 현장베인시험으로 측정한 비배수 강도를 입력합니다.
    - 시험횟수
      - 심도별 입력한 현장베인시험의 총 횟수를 입력합니다.
    - 심도(m)
      - 현장베인 시험 심도를 입력합니다.
    - τu (kN/m2)
      - 현장베인시험 측정값인 비배수 강도를 입력합니다.
  - 평판재하시험
    - 정해진 기초저면에서의 평판재하시험 결과를 1회만 입력합니다.
    - 극한지지력
      - 평판재하시험으로 구한 극한지지력을 입력합니다.
    - 침하량
      - 계측된 재하판의 연직변위량을 입력합니다.
    - 재하판지름
      - 실험에 사용된 재하판의 지름을 입력합니다.
클릭하는 경우 입력한 지층데이터가 모델정보상에 나타나며, 현장시험의 경우 입력한 시험값에 따른 그래프가 생성됩니다.
키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

최종 수정일: 2026-03-25
